تیرآهن بال پهن یا تیرآهن هاش یکی از اولین و مهمترین تولیدات شرکت بثلهم بوده و جزئی از دستاورد های بزرگ این واحد می باشد.

با تولید این مقطع تحول بزرگی در صنعت فولاد ایجاد شد و توانست به صورت جداگانه تولیدات خود را عرضه کند و از بخش های دیگر فاصله بگیرد.

این کارخانه تولیدی تیرآهن، در اوایل قرن بیستم بعد از تولید تیرآهن به دنبال ابتکاری جدید و تولید تیرآهن هاش بال پهن توانست به هدف خود دست پیدا کند.

تیرآهن I قبل از تیرآهن بال پهن یا هاش تولیده شده است اما تیرآهن هاش یک اختراع مهم محسوب می شود و حتی در لوگوی کمپانی قرار گرفته است.

تیرآهن هاش یکی از مهمترین مصالحی است که در ساخت ‌و‌ ساز‌های عمرانی استفاده می شود. این نوع مقطع فولادی نقش بسیار مهمی در قسمت های فلزی ساختمان دارد؛ چرا که اسکلت اصلی ساختمان را تشکیل می ‌دهد.

مشخصات تیرآهن هاش بر حسب ضخامت به دو دسته تقسیم می‌ شود و طبق استانداردهای مختلف نامگذاری می ‌شود.

این نوع تیرآهن، از دو «بال پهن» و یک «جان» تشکیل شده است. که جان تیرآهن برای مقاومت در برابر نیروی‌ های برشی و بال‌ ها برای استقامت، طراحی شده است.
در این نوع تیرآهن، زمانی که جان به صورت افقی قرار بگیرد، ظاهر آن به صورت حرف H دیده می‌ شود، به همین دلیل به آن هاش گفته می‌شود.

در مهندسی سازه، زمانی که نیاز به تحمل بارهای بسیار سنگین، دهانه های عریض و پایداری فوق العاده در برابر نیروهای مختلف است، تیرآهن های معمولی (مانند IPE و IPN) دیگر پاسخگو نیستند. در اینجاست که تیرآهن هاش (H-Beam) یا همان تیرآهن بال پهن وارد میدان می شود. این مقطع فولادی که به دلیل شکل ظاهری H مانند خود این نام را گرفته، با طراحی بهینه و مقاومت بی‌نظیر، ستون فقرات سازه های عظیم و مدرن امروزی، از آسمان‌خراش ها و پل های طویل گرفته تا سوله های صنعتی و دکل های نفتی، محسوب می شود.

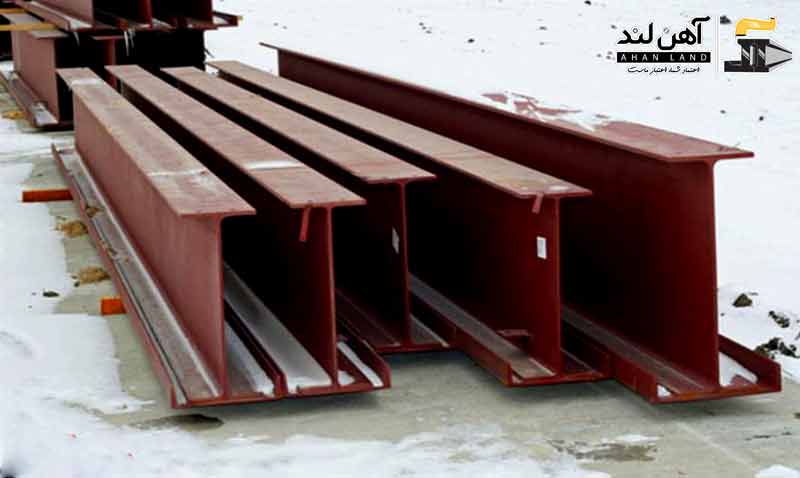

انواع تیرآهن بال پهن (H)

تیرآهن هاش سبک (HEA~IPBL)

نام دیگر تیرآهن هاش سبک تیرآهن بال نیم پهن نیز می باشد. علامت L نشان دهنده ‌ی وزن سبک تیرآهن است. این نوع تیرآهن از سایز ۱۰۰ الی ۱۰۰۰ میلی ‌متر، ارتفاع مقطع ۹۶ الی ۹۹۰ میلی ‌متر و طول بال ۱۰۰ الی ۳۰۰ میلی ‌متر تولید می‌ شود.

تیرآهن هاش سنگین (HEB~IPB)

این نوع تیرآهن، طبق استاندارد آلمان تولید می ‌شود. با ارتفاع ۱۰۰ الی ۱۰۰۰ میلی‌ متر و طول بال ۱۰۰ الی ۳۰۰ میلی‌ متر تولید می‌ شود.

تیرآهن هاش فوق سنگین (HEM~IPBV)

علامت V در این تیرآهن، به معنای سنگین وزن بودن است. این نوع تیرآهن، طبق استاندارد آلمان در سایزهای ۱۰۰ الی ۱۰۰۰ میلی ‌متر، ارتفاع مقطع ۱۲۰ الی ۱۰۰۸ میلی‌ متر و طول بال ۱۰۶ الی ۳۰۲ میلی ‌متر تولید می شود.

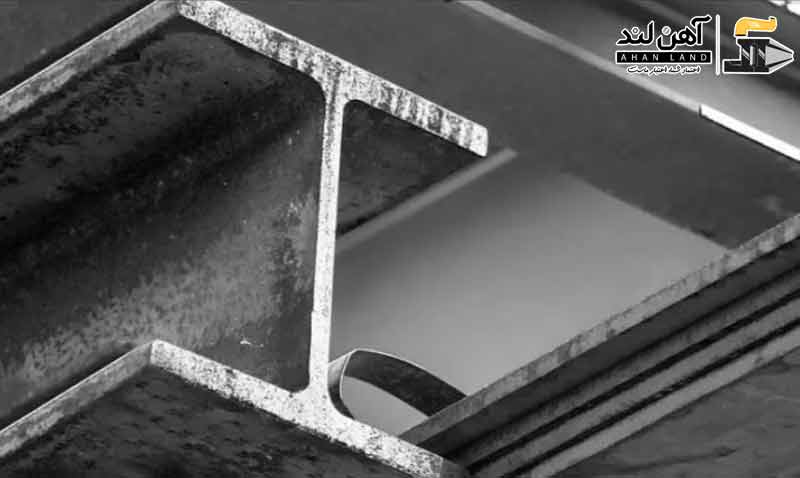

کاربرد تیرآهن بال پهن (هاش)

همان طور که در مطالب بالا گفته شد تیرآهن هاش، کاربرد زیادی دارد. از مهمترین کاربردهای آن می ‌توان به موارد زیر اشاره کرد:

ساختمان های ضد زلزله

این نوع تیرآهن به دلیل بال پهن، تنش کمتری را انتقال می‌ دهد و همین دلیل نیروهای وارد شده به سازه را منتقل نمی کند، پس استفاده از آن در ساختمان ‌های ضد زلزله، اهمیت بالایی دارد.

برج ‌سازی

به دلیل ابعاد تیرآهن هاش (100متری) می ‌تواند در برج‌ سازی مورد استفاده قرار بگیرد.

پالایشگاه

تیرآهن هاش در پالایشگاه‌ ها به صورت بست تیرآهنی، مورد استفاده قرار می ‌گیرد.

خرپا

در صورت حذف ستون از سازه ها خرپا را جایگزین ستون می کنند.

پل‌ها

تیرهای فولادی و بتنی، اصلی ترین سازه ‌ی پل‌ ها به شمار می رود. برای ساخت پل‌ هایی با مقاومت بالا از تیرآهن‌ های بلند و مستحکم یا همان تیرآهن هاش سنگین استفاده می ‌شود. استفاده از این نوع تیرآهن، باعث بقای عمر بیشتر پل و استحکام آن می‌ شود.

تیرآهن لانه زنبوری

از مهم‌ ترین کاربردهای تیرآهن زنبوری، می ‌توان به ساخت پل و سقف سوله ها اشاره کرد. نکته‌ مهم اینجاست که می تواند از نوع تیرآهن هاش (بال پهن) و یا معمولی باشد.

تیرآهن هاش چیست (طراحی بهینه برای بارهای سنگین)

تیرآهن هاش، یک مقطع فولادی با سطح مقطع شبیه به حرف H انگلیسی است. ویژگی بارز آن، عرض بال های پهن است که معمولاً برابر یا نزدیک به ارتفاع جان آن می باشد. این طراحی منحصر به فرد، باعث افزایش چشمگیر ممان اینرسی (Moment of Inertia) و در نتیجه مقاومت خمشی و برشی بالاتری نسبت به تیرآهن‌های IPE (که عرض بال آن ها کمتر از ارتفاع جان است) می شود.

ویژگی های کلیدی تیرآهن هاش

• بال های پهن و موازی

عرض بال ها نسبت به ارتفاع جان بزرگتر است و ضخامت یکنواختی دارند.

• مقطع H شکل

این شکل هندسی، به مقطع پایداری بیشتری در برابر بارهای پیچشی و جانبی می دهد.

• ممان اینرسی بالا

این ویژگی باعث می شود که هاش بتواند بارهای خمشی بسیار زیادی را تحمل کند بدون اینکه دچار تغییر شکل (خیز) بیش از حد شود.

• مقاومت بالا در برابر کمانش

به دلیل عرض بال بیشتر، هاش ها در برابر کمانش جانبی (Lateral Torsional Buckling) مقاومت بالاتری دارند.

تفاوت تیرآهن I با تیرآهن بال پهن

تیرآهن هاش یا H بر اساس سه نوع استاندارد ساخته می شوند:

• استاندارد st37؛
• استاندارد st44 (از سایر استاندارد ها بیشترین استفاده را دارد.)؛
• استاندارد st52.

تیرآهن های هاش بیشتر از خارج کشور وارد ایران می شوند و به همین دلیل قیمت تیرآهن هاش وابستگی زیادی به نوسان بازار ارز دارد. البته در کشور ما کارخانه ذوب آهن اصفهان هم تیرآهن های هاش را در خط تولید خود دارد. در ادامه می توانید تفاوت تیرآهن هاش و تیرآهن نرمال IPE و INP را مطالعه کنید:

• وزن: تیرآهن های فولادی از نظر وزن با هم تفاوت دارند. وزن تیرآهن هاش بیشتر از تیرآهن های  I است. یعنی تیرآهن های بال پهن از نظر استقامتی می توانند وزن بیشتری را تحمل کنند.
• دهانه: تیرآهن های هاش می توانند برای دهانه هایی با ابعاد حداکثر ۱۰۰ متر مورد استفاده قرار بگیرند.
• تعداد قطعات: تیرآهن های H شبیه به یک قطعه یکپارچه فولاد به نظر می رسند اما از لبه های موربی که به هم متصل هستند تشکیل شده اند.
• شبکه مرکزی: تارهای مرکزی تیرآهن بال پهن ضخیم تر از تیرآهن های I هستند. یعنی تیرآهن های H می توانند قوی تر از تیرآهن های I باشند.

انواع تیرآهن هاش بر اساس استاندارد و ابعاد

تیرآهن های هاش عمدتاً بر اساس استانداردهای اروپایی تولید می شوند و در دو نوع اصلی دسته بندی می گردند:

الف) هاش سبک (HEA یا IPBL):

ویژگی: این نوع هاش، سبک‌ترین نوع در مقایسه با هاش‌های HEB و HEM با همان ارتفاع است. ضخامت جان و بال‌های آن نسبتاً کمتر است.

نمادگذاری: در نقشه‌ها و اسناد فنی با HEA یا IPBL (I-Profile, Parallel Flange, Light) مشخص می‌شود.

کاربرد: برای سازه‌هایی که نیاز به مقاومت بالا دارند اما محدودیت وزن یا هزینه مطرح است؛ مانند تیرهای میانی در ساختمان‌های بلند، ستون‌های با بار متوسط، یا اعضای خرپا در دهانه‌های بزرگ.

ب) هاش سنگین (HEB یا IPB):

ویژگی: این نوع هاش، متداول‌ترین و پرکاربردترین نوع هاش است. ضخامت جان و بال‌های آن متوسط بوده و تعادل خوبی بین وزن و مقاومت ارائه می‌دهد.

نمادگذاری: در نقشه‌ها و اسناد فنی با HEB یا IPB (I-Profile, Parallel Flange, Broad) مشخص می‌شود.

کاربرد: بسیار پرکاربرد در ستون‌ها، تیرهای اصلی و شاه‌تیرها در ساختمان‌های بلند، سوله‌های صنعتی با دهانه‌های وسیع، پل‌ها، و هر سازه‌ای که نیاز به تحمل بارهای سنگین و مقاومت بالا دارد.

ج) هاش فوق سنگین (HEM یا IPBV):

ویژگی: سنگین‌ترین و مقاوم‌ترین نوع هاش است. ضخامت جان و بال‌های آن به مراتب بیشتر از HEA و HEB با همان ارتفاع است.

نمادگذاری: در نقشه‌ها و اسناد فنی با HEM یا IPBV (I-Profile, Parallel Flange, Very Broad) مشخص می‌شود.

کاربرد: برای مواردی که بارهای بسیار فوق‌العاده سنگین هستند، مانند ستون‌های اصلی آسمان‌خراش‌ها، سازه‌های خاص پتروشیمی، پایه‌های پل‌های بزرگ، یا در نقاطی که نیاز به مقاومت لرزه‌ای فوق‌العاده بالا است.

تولید کنندگان تیرآهن بال پهن (هاش)

کارخانجات بزرگی در تولید تیرآهن بال پهن (هاش) نقش دارند که از جمله مهم ترین آنها می توان کارخانه ذوب آهن اصفهان، را نام برد و هاش های وارداتی نظیر هاش چینی، تیرآهن بال پهن روسی و اروپایی نیز در ایران محبوبیت و تقاضای زیادی دارند.

قیمت تیرآهن ها با توجه به سایز و وزن آن ها متفاوت می باشد که در ادامه به وزن انواع تیرآهن اشاره می نماییم.

جدول سایز وزن تیرآهن هاش سبک و تیرآهن هاش سنگین را در جدول زیر می توانید مشاهده نمایید:

قیمت تیرآهن بال پهن (هاش)

مجموعه آهن لند جهت تعامل بیشتر با مشتریان و مخاطبان خود سعی در ارائه محصولات فولادی از جمله خرید و فروش تیرآهن بال پهن (هاش) می نماید.

همچنین کارشناسان فروش شرکت آهن لند آماده مشاوره و پاسخگویی به مشتریان عزیز می باشند. برای اطلاع از قیمت تیرآهن بال پهن (هاش)، قیمت تیرآهن هاش سنگین، قیمت تیرآهن هاش سبک، قیمت هاش و… با شماره های ۹۱۰۱۰۶۶۶ -۰۲۱ – ۵۳۲۲۲۱۰۰ -۰۶۱ تماس بگیرید.

سوالات متداول

* کاربردهای تیرآهن هاش چیست؟

از تیرآهن هاش برای ساختن سوله ها، آسمان خراش‌ها، مجتمعات عظیم و پل ها استفاده می گردد.

* مزایای استفاده از تیرآهن هاش چیست؟

به علت بزرگتر بودن سطح مقطع تیرآهن هاش و برابر‌ی پهنای بال با ارتفاع این تیر، از آن به عنوان ستون یا تکیه گاه می توان استفاده کرد.  این نوع تیرآهن سرعت نصب بالایی دارد.

هم چنین استفاده از تیرآهن هاش سبب می گردد ضریب خطا و میزان مصرف آهن کاهش یابد.

* در بازار چند نوع تیرآهن هاش موجود است؟

دو نوع. تیرآهن هاش سبک و تیرآهن هاش سنگین.
