تیرآهن IPE یکی از انواع تیرآهن اروپایی می باشد که کاربرد بسیاری در ساخت و ساز دارد. همان طور که می دانید تیرآهن یکی از مقاطع فولادی می باشد که برای حمایت از بارهای سنگین در سازه ها به کار برده می شود.

در کل تیرآهن های فولادی در سایزها و انواع گوناگونی وجود دارند و هر کدام از این انوع کاربرد مخصوص به خود را در ساختمان سازی دارند.

نوع و اندازه تیرآهن ها با توجه به مشخصات سازه معین می گردد. انواع تیرآهن های مختلفی که در ایران وجود دارد، بر اساس استانداردهای IPB ،IPE و INP می باشند. خریداران می بایست با تفاوت بین این تیرآهن ها آشنا باشند تا بتوانند انتخاب درستی داشته باشند.

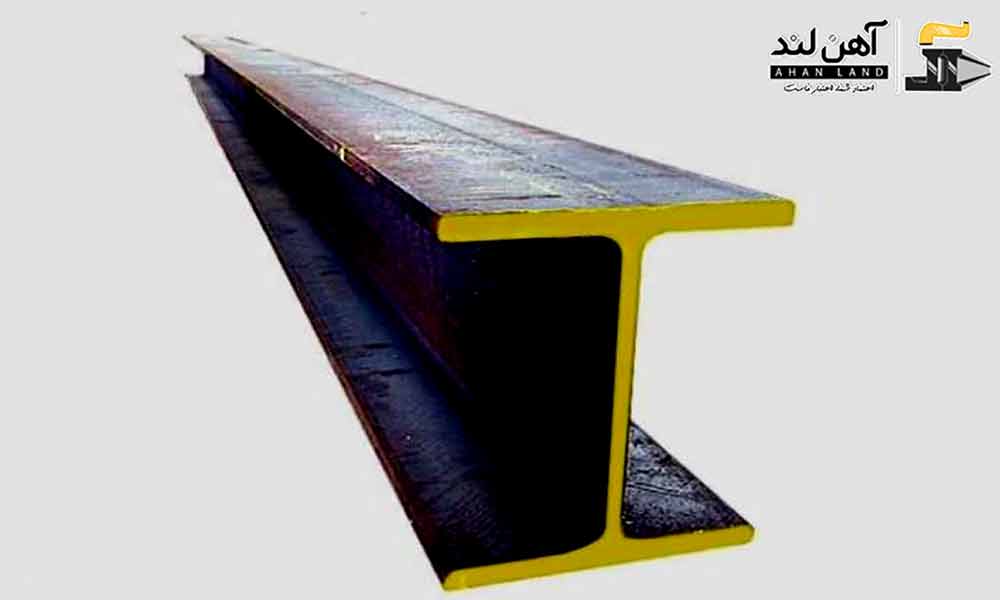

تیرآهن IPE شکلی شبیه به I انگلیسی دارد. نسبت اندازه جان به بال در آن بیشتر می باشد. تیرآهن I شکل با نام تیرآهن معمولی نیز در بازار ایران شناخته می شود.

چرا تیرآهن ها قلب سازه هستند

در دنیای ساخت و ساز، تیرآهن ها به عنوان یکی از حیاتی ترین مقاطع فولادی، نقش ستون فقرات سازه ها را ایفا می کنند. این مقاطع، وظیفه تحمل بارهای خمشی و برشی را بر عهده دارند و پایداری و ایمنی هر بنایی، از یک ساختمان مسکونی ساده تا آسمان خراش های عظیم و پل های طویل، به عملکرد صحیح آن ها وابسته است. در میان انواع مختلف تیرآهن، تیرآهن IPE به دلیل طراحی استاندارد و کارایی بالا، یکی از پرکاربردترین ها در صنعت ساختمان در ایران و اروپا محسوب می شود.

ویژگی های کلیدی تیرآهن IPE

• بال های موازی و یکنواخت

ضخامت بال ها از ابتدا تا انتها یکسان است و دارای شیب داخلی نیستند.

• استاندارد دقیق ابعادی

ابعاد (ارتفاع، عرض بال، ضخامت جان و بال) کاملاً مطابق با جدول استاندارد IPE است و از دقت بالایی برخوردار است.

• وزن مشخص

هر سایز IPE دارای وزن مشخص در هر متر است که به سهولت در محاسبات و کنترل کیفیت کمک می کند.

• مقطع I شکل

همانند سایر تیرآهن ها، دارای مقطع حرف I انگلیسی است که به آن تیرآهن بال موازی نیز گفته می شود.

تفاوت IPE با سایر تیرآهن ها (به ویژه IPN و بال‌پهن)

شناخت تفاوت های IPE با سایر مقاطع مشابه برای انتخاب صحیح ضروری است:

• IPE در مقابل IPN (استاندارد قدیمی اروپایی)

  • IPE: بال ها موازی و دارای ضخامت یکنواخت، ظاهر ظریف تر.
  • IPN: بال ها شیب دار (حدود ۱۴ درصد) و به سمت انتها نازک تر می شوند. ظاهر ضخیم تر در ریشه بال. (کمتر در ایران تولید و استفاده می شود.)

• IPE در مقابل HEB / HEA (بال پهن)

  • IPE: عرض بال ها معمولاً کمتر از ارتفاع جان است. (مثلاً IPE ۲۰۰: ارتفاع ۲۰۰mm، عرض بال ۹۰mm). مقطع سبک تر.
  • HEB/HEA: عرض بال ها تقریباً برابر با ارتفاع جان است. (مثلاً HEB ۲۰۰: ارتفاع ۲۰۰mm، عرض بال ۲۰۰mm). مقطع سنگین تر و مستحکم تر برای بارهای بسیار سنگین و ستون ها.

تیرآهن IPE چیست؟

تیرآهن IPE ، تیرآهن نیم پهن به شمار می رود و بر اساس استاندارد اروپا تولید می شود. دارای سطح مقطع I و H است و از نورد گرم شمش فولادی تولید می شود.

در تولید آهن آلات، استاندارد IPE یک استاندارد اروپایی به شمار می رود که برای ساخت تیرآهن از آن استفاده می گردد. تیرآهن IPE دارای شکل ظاهری به صورت I انگلیسی می باشد.

این تیرآهن دارای ارتفاع ۸۰ تا ۶۰۰ میلیمتر است که در ایران سایز پرکاربرد آن ۱۲۰ تا ۳۰۰ میلی متر می باشد.

ضخامت بال های آن از ابتدا تا انتهای آن ثابت می باشد. از این نوع محصول بیشتر در صنعت ساختمان سازی و برای ساخت ستون، خرپا و موارد نظیر آن به کار برده می شود.

این نوع استادارد (استاندارد IPE) یکی از روش های محبوب در ساخت و تولید آهن آلات در ایران به شمار می رود.

این نوع تیرآهن، به دو صورت شاخه ای و کیلوگرم قابل تامین از کارخانه و انبار می باشد. تمامی خدماتی نظیر برشکاری و یا تهیه تیرآهن لانه زنبوری (CPE) بر روی آن قابل انجام است.

کاربرد تیرآهن IPE

از این تیرآهن اغلب در ساختمان به صورت ستون، خرپا، نعل درگاه و تیر در پوشش سقف ها و همچنین پل های لانه زنبوری استفاده می گردد.

کاربردهای گسترده تیرآهن IPE در صنعت ساختمان

تیرآهن IPE به دلیل خواص مکانیکی و ابعادی استاندارد خود، در طیف وسیعی از سازه های فلزی و بتنی به کار می رود:

• اسکلت فلزی ساختمان ها

  • تیرهای اصلی و فرعی (شاه تیر و تیرچه ها): در سقف ها، طبقات و سازه های افقی برای تحمل بارهای ثقلی و منتقل کردن آن ها به ستون ها.
  • ستون ها: در برخی ساختمان ها و سازه ها که نیاز به ستون های سبک تر دارند. (هرچند برای ستون های با بار زیاد، تیرآهن های بال پهن مانند HEB ترجیح داده می شوند.)

• پل سازی

در دهانه های کوچک و متوسط پل ها به عنوان تیرهای اصلی و فرعی.

• خرپاها (Trusses)

در ساخت خرپاهای فلزی برای سقف سوله و سالن های بزرگ.

• کلاف بندی و مهاربندی

به عنوان اعضای کلاف بندی در سازه ها برای افزایش صلبیت و مقاومت در برابر نیروهای جانبی.

• سوله سازی

در اسکلت اصلی سوله ها، به خصوص در دهانه های متوسط، به عنوان تیر و ستون.

• صنایع و ماشین سازی

در ساخت برخی از سازه های صنعتی، قاب ماشین آلات سنگین و ریل های جرثقیل های سقفی (برای تحمل بارهای متحرک).

• تیرچه فولادی (کرومیت)

در ساخت تیرچه های کرومیت (تیرچه های با جان باز) که در سقف های عرشه فولادی و کامپوزیت کاربرد دارند.

مشخصات ظاهری تیرآهن IPE چیست؟

شکل و ظاهر این نوع تیرآهن معمولی به شکل I انگلیسی می باشد و در تمامی بال ها دارای ضخامت ثابتی هستند. برخلاف تیرآهن بال نیم پهن INP که در آن ضخامت بال ها در ابتدا زیاد می باشد و هرچه از «جان تیرآهن» فاصله بگیرد، ضخامت آن کمتر می شود.

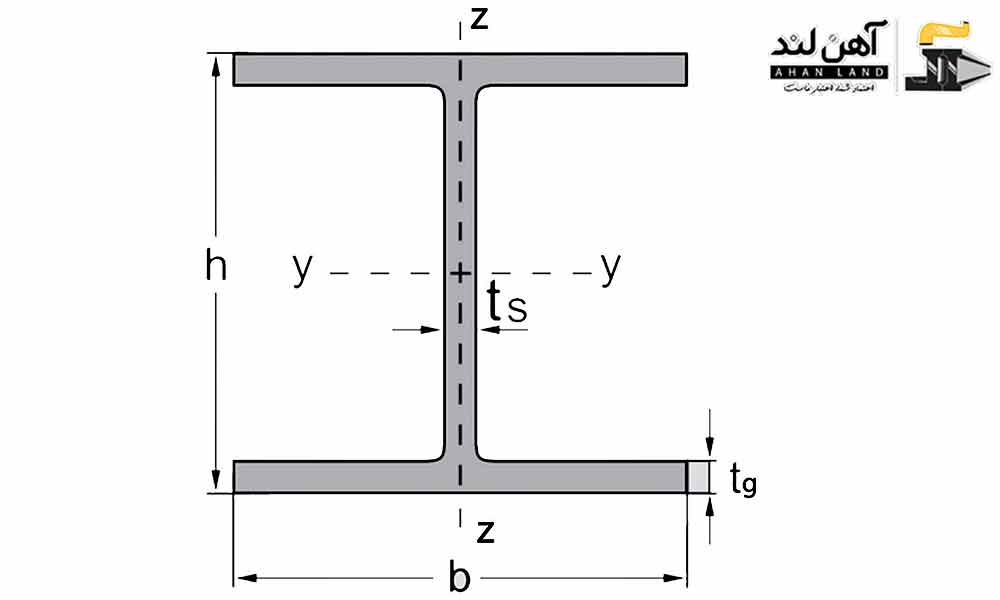

اندازه و ابعاد این نوع از تیرآهن طبق مشخصه های زیر معین می شود:

• ارتفاع بال (h)؛
• عرض بال (b)؛
• وزن هر متر (G)؛
• ضخامت بال (tg)؛
• ضخامت جان (ts)؛
• سطح مقطع (A).

مزایای استفاده از تیرآهن IPE

• بی نیاز شدن سازه از المان های تکیه گاهی زیاد، به علت قدرت و استحکام بالای این تیرها؛
• صرفه جویی در وقت و سرمایه؛ و همچنین امکان توسعه سازه پس از اتمام آن؛
• تنوع و قابل اطمینان بودن این نوع از تیرآهن ها؛
• باربری بسیار بالای این تیرآهن ها (چه به صورت افقی در تیرهای سقفی استفاده شوند و چه عمودی و به عنوان ستون)؛
• اشغال کردن فضای کمتر نسبت به بتن؛
• آسان بودن نصب و اجرای آن.

معایب استفاده از تیرآهن IPE

• ضعیف بودن مقاومت آن در دمای بالا (در صورت بالا رفتن دمای ساختمان به ۵۰۰ تا ۶۰۰ درجه سانتی گراد برسد مقاومت ساختمان کاهش می یابد و احتمال دارد اسکلت آن دچار عدم توازن شود.)؛
• فرسودگی و خوردگی در شرایط جوی نامناسب؛
• مشکلات اتصال در هنگام جوشکاری.

تفاوت انواع تیرآهن ها

جدول اشتال تیرآهن به مهندس، مشخصاتی همانند وزن، ابعاد، مساحت، سطح مقطع، ضخامت، ارتفاع و… ارائه می دهد.

علاوه بر آن اطلاعاتی درباره گشتاور خمشی حول محور x,y نیز به مهندس محاسبه کننده خواهد داد؛ تا تیرآهن خوب با قیمت مناسب و اقتصادی و با دوام را انتخاب کرده و به مالک سازه معرفی نماید.

بنابراین بهترین کیفیت با حداقل ترین قیمت در اختیار مالک قرار می گیرد. و به کمک آن سازه ای اقتصادی و استاندارد ساخته می شود. برای انتخاب مناسب ترین تیرآهن، به منظور تعیین دوام مواد اولیه، بر روی مشخصات مکانیکی و هندسی تیرآهن محاسباتی انجام می شود.

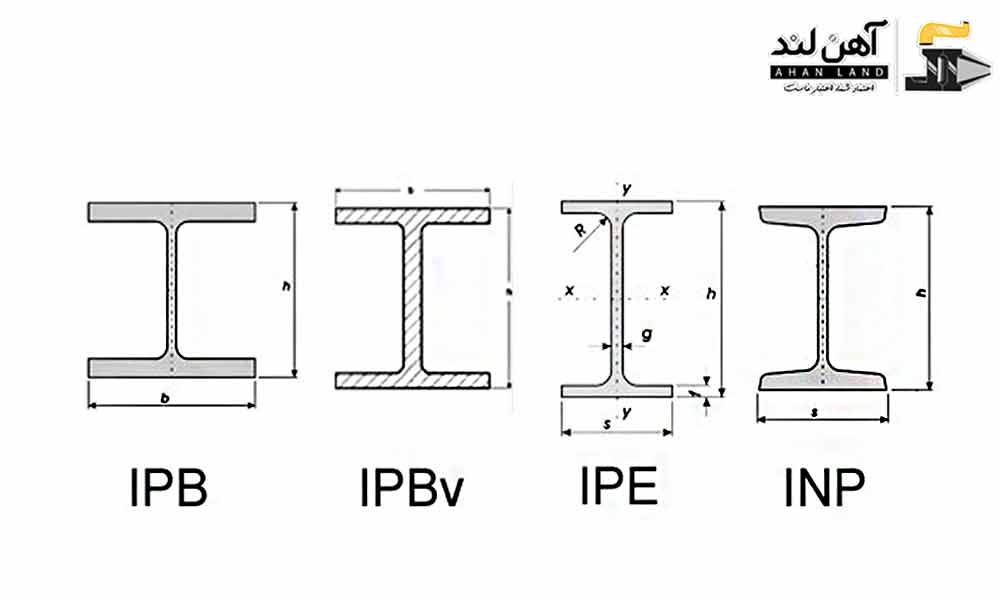

تیرآهن ها در حالت کلی به دو نوع نیم پهن (با علامت اختصاری IPE و INP) و بال پهن (با علامت اختصاری IPB یا H) دسته بندی می شوند.

• تیرآهن IPE: این نوع تیرآهن جز دسته تیرآهن های نیم پهن و طبق استاندارد ایران و اروپا می باشد. (از لحاظ مشخصات ظاهری دارای بال های با ضخامت برابر در سرتاسر آن است.)؛
• تیرآهن INP: این تیرآهن نیم پهن بوده و مطابق استاندارد روسیه و چین است. (ضخامت بال های آن از ابتدا و انتها متفاوت است. نزدیک به جان ضخامت بالا و انتهای بال ها ضخامت آن کم است.)؛
• تیرآهن IPB: این نوع تیرآهن بال پهن و ظاهری به شکل H دارد. ( دارای بال های پهن و هم اندازه ی جان تیرآهن می باشد.).

انواع تیرآهن معمولی

در زیر به انواع مختلف تیرآهن نرمال اشاره می کنیم:

• St37؛
• St44؛
• St52.

تیرآهن IPE وارداتی

تیرآهن (IPE) کاربردی ترین نوع تیرآهن است. و متقاضیان بیشتری نسبت به انواع دیگر تیرآهن ها دارد. به همین دلیل و همچنین بخاطر نیاز بازار، محصولات وارداتی تیرآهن از نوع IPE می باشد.

این تیرآهن های وارداتی از کشورهایی نظیر آلمان، اسپانیا، لهستان و کره هستند. کشورهای چین و روسیه نیز تیرآهن IPE تولید می کنند. البته به دلیل تفاوت استانداردهای این کشورها و کشورهای اروپایی، قیمت تیرآهن ها متفاوت می باشد و باید قبل از خرید به استانداردهای آن ها توجه شود.

همانطور که گفته شد تیرآهن IPE در سایز ۱۲۰ الی ۳۰۰ تولید می شود. همچنین اکثر شاخه های تیرآهن در ابعاد ۱۲ متری تولید می گردد.

انتخابی مطمئن در مهندسی سازه

تیرآهن IPE، با طراحی مهندسی دقیق و استاندارد خود، به عنوان یک عنصر کلیدی در اسکلت بندی فولادی سازه ها، نقش بی بدیلی در تأمین ایمنی و پایداری ساختمان ها ایفا می کند. شناخت دقیق ویژگی ها، تفاوت های آن با سایر تیرآهن ها و کاربردهای متنوعش، برای هر مهندس، معمار و فعال در صنعت ساختمان ضروری است. انتخاب صحیح و استفاده بهینه از تیرآهن IPE، سنگ بنای هر پروژه عمرانی مستحکم و مقرون به صرفه است.

قیمت تیرآهن IPE

شما می توانید برا اطلاع از قیمت تیرآهن IPE به صفحه قیمت تیرآهن مراجعه کنید. یا با کارشناسان واحد فروش مجموعه آهنلند با شماره ۹۱۰۱۰۶۶۶ -۰۲۱ یا ۵۳۲۲۲۱۰۰ -۰۶۱ تماس حاصل بفرمایید.

سوالات متداول

* لیست قیمت تیرآهن IPE را از کجا می توانم مشاهده کنیم؟

مجموعه آهنلند قیمت تیرآهن معمولی را به صورت روزانه را در سایت، اینستاگرام و شبکه های اجتماعی خود منتشر می کند.

* در چه روزهایی فروش ویژه تیرآهن IPE ذوب آهن اصفهان  اعلام می شود؟

آهن لند فروش ویژه تیرآهن معمولی اصفهان را در سایت خود  منتشر می کند.جهت استعلام قیمت با شماره های ۰۲۱۹۱۰۱۰۶۶۶ و ۰۶۱۵۳۲۲۲۱۰۰ تماس بگیرید.

* شکل ظاهری تیرآهن IPE چگونه است؟

تیرآهن معمولی یا آی شکل, بالهای تیرآهن دارای عرض کمتری هستند و مقطع فولادی کاملا شکل آی انگلیسی به خود می گیرد.
