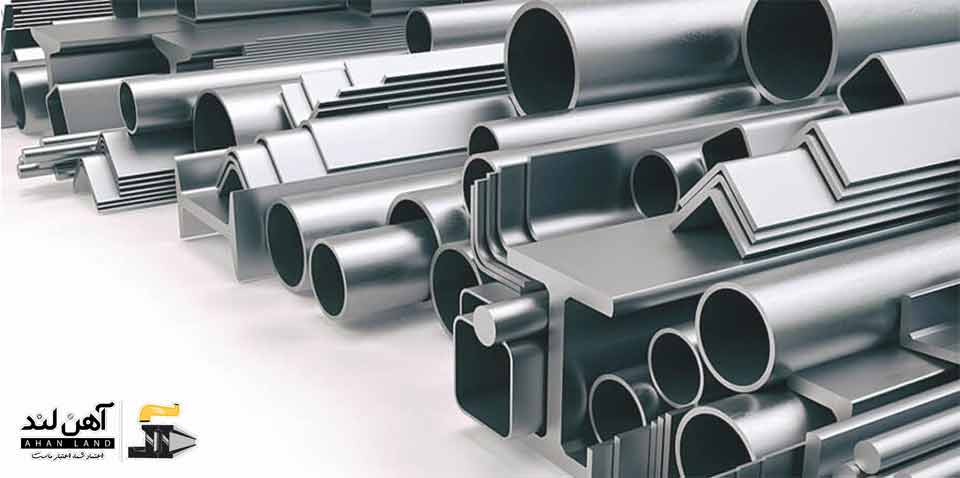

پروفیل ساختمانی یک مقطع فولادی تو خالی است که از شکل دهی ورق های فولادی تولید می شوند و از لحاظ شکل کاربردهای متفاوتی دارد و با توجه به سایز و وزن و ابعادی که دارند قیمت آن ها متغیر می باشد.

پروفیل ها به دو دسته پروفیل ساختمانی و پروفیل صنعتی تقسیم می شوند که در این مقاله قصد داریم به کاربردهای پروفیل ساختمانی بپردازیم. معمولا پروفیل های ساختمانی در سازه های بتنی به علت تو خالی بودن کاربردی ندارند.

ولی در سازه های فلزی باعث استحکام سازه می شود و از آنجایی که نرخ قیمت های مقاطع فولادی و آهن آلات بر اساس کیلوگرم مشخص می شود.

پروفیل ها به علت تو خالی بودن در عین استحکام بخشیدن به سازه، هزینه ای مقرون به صرفه تری نسبت به سایر مقاطع فولادی دارند.

بعضی از این محصولات با جوشکاری بهم متصل می شوند و بعضی دیگر به دلیل نداشتن درز نیازی به جوشکاری ندارند و معمولا برای استحکام سازه های یک طبقه ای مورد استفاده قرار می گیرند.

پروفیل های ساختمانی (Steel Profiles) از مهم ترین و حیاتی ترین قطعات در صنعت هستند که به دلیل تنوع در شکل، ابعاد و ویژگی های مکانیکی، نقش ستون فقرات یک سازه را ایفا می کنند.

پروفیل ساختمانی چه کاربردهایی دارد؟در کل از قوطی پروفیل ساختمانی در بخش داخلی برای تولید در، پنجره و نرده استفاده می شود و در بخش خارجی برای نمای ساختمان و مستحکم سازی سقف سوله ها و یا سازه های دیگر به کار گرفته می شود.

عمده کاربرد پروفیل ساختمانی معمولا در بخش داخلی یعنی همان تولید درب و پنجره و نرده می باشد.

اما نکاتی در استفاده از پروفیل های ساختمانی در بخش های اصلی سازه ها وجود دارد.

بعضی کارشناسان معتقدند که برای جلوگیری از تلفات و آسیب های بعضی حوادث طبیعی از جمله زلزله بهتر است در عین مستحکم بودن پروفیل های ساختمانی، درون آن ها را با بتن پر کنند.

یا برای ستون های سوله ها بهتر است از تیرآهن های IPE استفاده شود. یا زمانی پروفیل ساختمانی برای ستون ها می تواند جایگزینی مناسب باشد که نسبت عرض پروفیل ها به ضخامت بال های آن کمتر از ۱۲ باشد.

در ادامه بیشتر با پروفیل ساختمانی آشنا می شوید.

پروفیل ساختمانی چیست و چه کاربردهایی در صنعت ساختمان دارد؟

در دنیای مهندسی عمران، پروفیل به قطعاتی با مقطع ثابت و طول زیاد گفته می شود که از متریال های مختلف (عمدتاً فولاد) ساخته می شوند. این قطعات به دو دسته کلی باز (مثل تیرآهن، نبشی، ناودانی) و بسته (مثل قوطی و لوله) تقسیم می شوند.

کاربرد در اسکلت بندی سازه (باربری اصلی)

مهم ترین نقش پروفیل‌های فولادی، تحمل بارهای مرده و زنده ساختمان است.

• تیرآهن ها (IPN, IPE, IPB)

به عنوان ستون های اصلی و تیرهای افقی برای انتقال بار به فونداسیون استفاده می شوند.

• قوطی های ستونی

از پروفیل های بسته مربع یا مستطیل با ضخامت بالا برای ساخت ستون های فلزی در سازه های صنعتی و ساختمان های چندطبقه استفاده می شود.

ساخت در و پنجره

یکی از رایج ترین کاربردها برای عموم مردم، استفاده از پروفیل های سبک (پروفیل های ۵۰۷، ۵۰۸ و ۵۰۹) است.

این پروفیل‌ها برای ساخت چارچوب درهای آهنی و قاب پنجره ها به کار می روند که به دلیل دقت ابعادی بالا، عایق بندی بهتری ایجاد می کنند.

ساخت سقف و وال پست (Wall Post)

• ناودانی و نبشی

برای مهار دیوارهای غیرسازه ای (وال پست) جهت جلوگیری از ریزش دیوار در زمان زلزله استفاده می شوند.

• پروفیل های Z

این پروفیل ها که به شکل حرف Z انگلیسی هستند، عمدتاً در سقف سوله ها، سالن های ورزشی و انبارها برای اتصال پوشش سقف به بدنه سازه به کار می روند.

ساخت حصار، نرده و پله

پروفیل های با مقطع کوچک تر و ظریف تر در معماری داخلی و خارجی کاربرد فراوان دارند:

• ساخت نرده های راه پله و حفاظ پنجره ها.
• اجرای شاسی کشی آسانسور.
• ساخت حفاظ های امنیتی دور زمین ها و روی دیوارها.

زیرسازی نمای ساختمان

در نماهای مدرن (مثل نمای کامپوزیت، سنگ یا چوب ترموود)، نیاز به یک زیرسازی فلزی دقیق وجود دارد.

مهندسان با استفاده از قوطی های آهنی کوچک (مثلاً ۴۰*۴۰)، یک شبکه فلزی روی بدنه ساختمان ایجاد می کنند تا تایل های نما روی آن سوار شوند.

تجهیزات جانبی و مبلمان شهری

کاربرد پروفیل ها به بدنه اصلی ساختمان ختم نمی شود:

• ساخت ایستگاه های اتوبوس، پل‌های عابر پیاده و تابلوهای تبلیغاتی.
• ساخت مبلمان اداری، میز و صندلی های فلزی که در تجهیز پروژه های ساختمانی استفاده می شوند.

انواع پروفیل ساختمانی از لحاظ روند تولید و ساخت :

معمولا پروفیل های ساختمانی از لحاظ ساخت و تولید به سه دسته متفاوت تقسیم بندی می شوند.

•  نورد سرد
• نورد گرم
• مرکب

 نورد سرد

در این روش برای ساخت پروفیل ساختمانی، ورق های فولادی را برش می دهند و با پرس کاری و شکل دادن به شکل پروفیل در می آورند.

معمولا در روند ساخت سازه ها، برای اموری به نسبت سبک هم چون چارچوب درب ها، ناودانی و تیرهای تکیه گاه سقف کاذب به کار گرفته می شوند.

 نورد گرم

در این روش برای پروفیل ساختمانی از شمش فولادی استفاده می کنند. برای اینکه بتوانند شمش های فولادی را شکل دهند و آن ها را به پروفیل های ساختمانی تبدیل کنند از نورد گرم استفاده می شود و به صورت قوطی شکل در می آورند. معمولا از محصولی که با این روش تولید می شود در تولید و ساخت سایر مقاطع فولادی از جمله ناودانی، میلگرد و … استفاده می کنند.

مرکب

در ساخت نوع سوم پروفیل ساختمانی، معمولا پروفیل های ساختمانی که به روش های نورد سرد و نورد گرم ساخته شده بودند را با هم ترکیب می کنند و پروفیل ساختمانی مرکب بوجود می آید. از این روش برای تولید مقاطع فولادی هم چون ناودانی دوبل و نبشی استفاده می گردد.

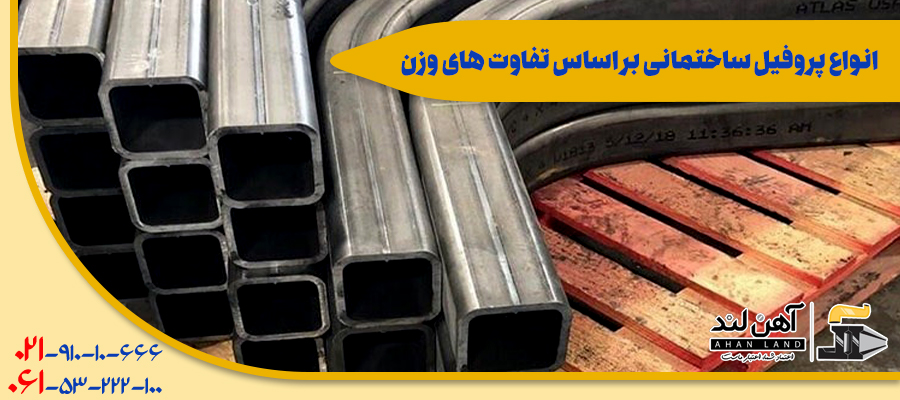

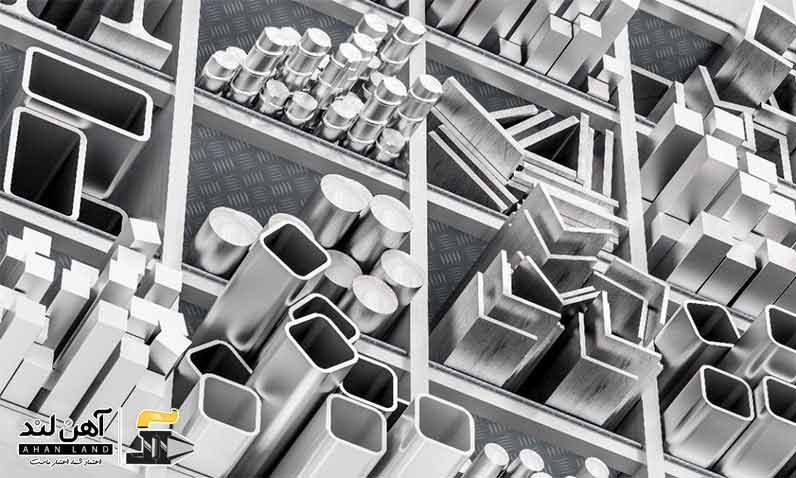

انواع پروفیل ساختمانی بر اساس تفاوت های وزن

•  سبک
• سنگین

سبک

پروفیل ساختمانی سبک به شیوه نورد سرد تولید می شود و از پروفیل های با وزن سنگین، ضخامت کمتری دارند. ضخامت آن ها بین ۰.۴ تا ۱/۵ میلی متر است.

سنگین

این نوع پروفیل ها علاوه بر ساختمان سازی در صنعت هم کاربرد دارند. ضخامت آن ها ۱/۵ میلیمتر و بیشتر هم می تواند باشد. شکل هندسی این دسته از مقاطع فولادی مربع و مستطیل شکل می باشد.

انواع پروفیل ساختمانی بر اساس تفاوت های جنس

•  آلومینیوم
• استنلس استیل
• کامپوزیتی
• گالوانیزه

پروفیل ساختمانی آلومینیوم

پروفیل های ساختمانی با جنس آلومینیوم به دلیل خاصیت رسانایی بالا در سیستم تهویه و کانال های کابلی و سینک های گرم کن مورد استفاده قرار می گیرند.

همچنین در ساخت درب و پنجره استفاده می شوند و با وجود سبک وزن بودن، به دلیل سفتی پیچشی بالایی که دارد؛ کاربرد فراوانی در ساخت و ساز دارد.

پروفیل ساختمانی استنلس استیل

پروفیل های ساختمانی نبشی و تسمه را در دسته پروفیل های استیل قرار می دهند. از جمله مزیت هایی که این دسته از پروفیل ها دارند میزان مقاومت بالا به علت وجود مقدار درصد فراوان کروم، در برابر زنگ زدگی می باشد.

پروفیل ساختمانی کامپوزیتی

این نوع پروفیل ساختمانی در برابر خوردگی و ارتعاشات با وجود اینکه وزن بسیار پایینی دارند، از مقاومت بسیار بالایی را برخوردار هستند. این مقطع فولادی در برابر ارتعاشات زلزله مقاوم می باشد.

از طرفی به علت شکل ظاهری آن ها که به شکل قالب می باشند؛ امکان سوراخ کاری آن ها مقدور نمی باشد. تولید این مدل از مقاطع فولادی به سرعت انجام می شود و در شکل های هندسی Z، U، H، I، L، C و T در بازار عرضه می گردند.

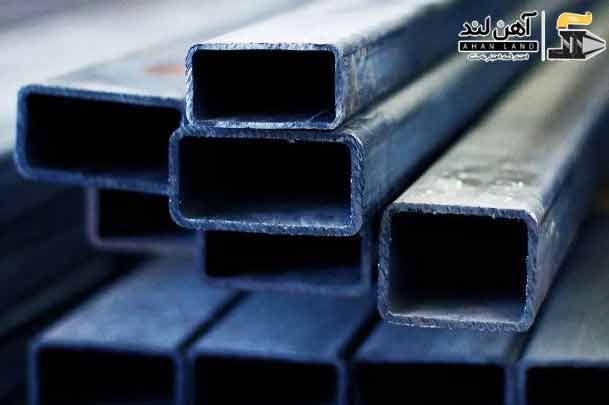

پروفیل ساختمانی گالوانیزه

معمولا این نوع پروفیل ساختمانی نیازی به تست کردن ندارد. از روی شکل ظاهری آن ها قابل تشخیص می باشند. برای ساختمان های بلند و برج ها گزینه مناسبی هستند. زیرا پروفیل ساختمانی گالوانیزه از شل شدن پیچ و مهره و هرز رفتن درب و پنجره جلوگیری می کند و دارای استحکام و ایمنی بالایی می باشد.

معمولا ضخامت این نوع پروفیل ساختمانی از یک میلیمیتر تا دو میلیمتر، بستگی به کاربردی که دارد؛ متغیر است. استفاده از این پروفیل، گزینه مناسبی برای پنجره های پنت هاوس می باشد.

همچنین در طبقات پایینی ساختمان و برج ها بسیار پر کاربرد می باشد. زیرا بار سنگین سازه را تحمل می کند. علاوه بر همه این ها قیمت قوطی پروفیل مناسبی در بین سایر مقاطع فولادی و پروفیل ها دارد.

انواع پروفیل ساختمانی از لحاظ شکل ظاهری :

معمولا شکل پروفیل های ساختمانی به صورت کلی به دو دسته پروفیل ساختمانی باز و پروفیل ساختمانی بسته تقسیم می شوند.

پروفیل ساختمانی باز

۱- پروفیل ساختمانی Z

این نوع پروفیل به علت شکلی با ظاهر حرف انگلیسی Z پروفیل زد نامیده می شود. در سایزهای ۱۶ تا ۲۲ و طول ۴، ۶ و ۷ متر تولید می گردد. ضخامت آن ۲ ، ۲/۵ و ۳ می باشد.

۲- سپری

این نوع پروفیل ها که به شکل حرف T می باشند، قاعده و ارتفاع های متفاوت یا برابری دارند. از مزیت های فاحش آن ها به عدم تحمل وزن بالا می توان اشاره کرد. در سازه های سنگین قابل استفاده نیستند. این نوع پروفیل در ساخت خرپا، درب و پنجره و اسکلت سقف کاذب معمولا مورد استفاده قرار می گیرد.

۳- فرانسوی

این نوع پروفیل با استفاده از روش تولید نورد سرد عرضه می گردد و در ساخت درب و پنجره کاربرد دارد.

پروفیل ساختمانی بسته

۱- مربع مستطیل

نام دیگر این نوع پروفیل ساختمانی، پروفیل ستونی می باشد که در ساخت درب و پنجره، پاساژ، نرده کشی خیابان و ستون ساز ه های بلند پرکاربرد و رایج می باشد.

۲- لنگه دری

از این نوع پروفیل ساختمانی در تولید پروفیل فرانسوی استفاده می شود و برای چارچوب درب و پنجره کاربرد دارد.

3- HSS

یکی از محبوب ترین پروفیل های ساختمانی این نوع از پروفیل است. زیرا مقاومت بسیار بالایی را تحمل می کند؛ و در برابر آتش سوزی نیز بسیار مقاوم است.

این پروفیل در پاساژها، مجتمع های تجاری و منازل مسکونی بسیار پرکاربرد می باشد. شکل ظاهری آن معمولا مربع مستطیلی و یا دایره ای شکل می باشد.

۴- کلافی

این نوع پروفیل ساختمانی نیز در تولید درب و پنجره کاربرد دارد. در ضخامت ۹.۰ تا ۲/۹ میلی متر و طول ۶ متر تولید و در بازار عرضه می گردد.

قیمت قوطی پروفیل ساختمانی

قیمت این نوع مقطع فولادی معمولا به عوامل متعددی بستگی دارد. شکل ظاهری، جنس، وزن و سایز آن و از همه مهم تر با توجه به اینکه از ورق ساخته می شود به قیمت روز ورق هم بستگی دارد. قیمت های پروفیل ساختمانی همانند سایر مقاطع فولادی به نرخ ارز بستگی داشته و متغیر می باشد.

برای اطلاعات بیشتر و مشاوره کارشناسان آهن لند با شماره زیر تماس بگیرید.
۰۲۱۰۱۰۱۰۶۶۶ و ۰۶۱۵۳۲۲۲۱۰۰

سوالات متداول

۱- کاربردهای پروفیل ساختمانی چیست؟

از جمله کاربردهای پروفیل ساختمانی به ساخت اسکلت، ساخت نرده فلزی، محافظ های در و پنجره و … می توان اشاره کرد.

۲- پروفیل ساختمانی چه کاربردهایی دارد؟

مستحکم سازی قسمت‌های مختلف ساختمان و سازه های فولادی، ساخت انواع چارچوب ها برای درب و پنجره، ساخت، پوشش و مستحکم سازی سقف سوله‌ها و تولید چارچوب های بزرگ فولادی یا فلزی از کاربردهای این محصول است.

۳- پروفیل های ساختمانی به چند روش تولید می شوند؟

سه روش نورد گرم، نورد سرد و مرکب.
