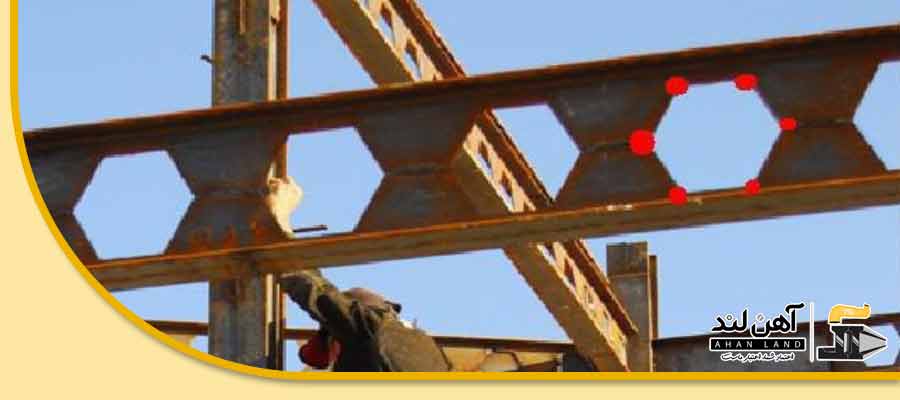

تیرآهن لانه زنبوری ۱۸ محصولی است که دارای شکل ظاهری خاصی می باشد و برای تحمل ممان خمشی بیشتر طراحی می گردد.

در پهنای جان تیرآهن های لانه زنبوری حفره هایی به شکل شش ضلعی یا دایره تعبیه شده است. هدف از طراحی این حفره ها کاهش وزن تیرآهن به دنبال افزایش استحکام آن است.
از تیرآهن لانه زنبوری برای استفاده در سقف و ساخت پل و سوله و ستون استفاده می گردد. مزیت عمده ای که در استفاده از این محصول وجود دارد وزن کم آن می باشد، که سبب کاهش بار سازه و در نهایت کم شدن هزینه های پروژه می شود.

با این حال استفاده از تیرآهن زنبوری همراه با یک سری معایب نیز می باشد که با دانستن آن ها تا حد زیادی این مشکلات را می توان برطرف نمود.

شما عزیزان برای اطلاع از قیمت تیرآهن لانه زنبوری به قسمت منوی تیرآهن، تیرآهن لانه زنبوری مراجعه نمایید و یا با شماره های ۰۲۱۹۱۰۱۰۶۶۶ و ۰۶۱۵۳۲۲۲۱۰۰ تماس بگیرید.
تیرآهن زنبوری دارای طول ۱۲ متر است و در ابعاد ۱۴۰ تا ۳۰۰ میلی متر موجود می باشد.

وزن این محصول در هر برند و کارخانه متفاوت است. الزامی است قبل از خرید کردن این محصول در خصوص ابعاد و قیمت تیر زنبوری موردنظر خود تحقیق نمایید.

به علت نوسانات زیادی که در حوزه آهن آلات و هم چنین هزینه های حمل و نقل موجود است نمی توان برای آهن زنبوری قیمت ثابتی را مشخص کرد.

به همین دلیل توصیه می شود خریداران عزیز پیش از خرید از عوامل موثر بر قیمت این محصول مطلع شوند و روند تغییراتی تیر زنبوری را طی روزها و سال های گوناگون بررسی کنند.

بعد از آن با مقایسه کیفیت و قیمت کارخانه تولیدی آن، بهترین و مناسب ترین تیرآهن زنبوری را برای پروژه خود انتخاب نمایند.

این روزها با گسترشی که در ساختمان سازی وجود داشته است، توجه به مقاومت ساختمانی که ساخته می شود بسیار حائز اهمیت است.

تیرآهن ها در این زمان به کمک شما می آیند تا در برابر حوادث طبیعی و غیر طبیعی ساختمانی مقاوم داشته باشید.

در ادامه این مقاله مطالبی را در رابطه با تیرآهن لانه زنبوری ۱۸ برای شما بیان می نماییم. پیشنهاد می دهیم که با ما همراه باشید.

تیرآهن لانه زنبوری ۱۸ چیست؟

تیرآهن لانه زنبوری ۱۸ از برش طولی و زیگزاگی یک تیرآهن معمولی IPE ۱۸۰ و سپس جوشکاری مجدد آن به شکلی که حفره های شش‌ضلعی (لانه زنبوری) ایجاد شود، به دست می آید.

این فرآیند باعث افزایش ارتفاع تیرآهن (بدون افزایش وزن قابل توجه) می شود. افزایش ارتفاع، به نوبه خود، ممان اینرسی (I) مقطع را به شکل چشمگیری افزایش داده و مقاومت آن را در برابر خمش و بارگذاری بالا می برد.

مشخصات تیرآهن لانه زنبوری ۱۸

تیرآهن لانه زنبوری (Castellated Beam) یکی از مقاطع فولادی است که با هدف افزایش مقاومت خمشی و کاهش وزن نهایی سازه تولید می شود. این نوع تیرآهن با نامگذاری براساس تیرآهن اولیه (مثل IPE ۱۸۰) شناخته می شود و به طور گسترده ای در صنعت ساختمان به کار می رود.

مزیت استفاده از تیرآهن لانه زنبوری ۱۸

• تیرهای لانه زنبوری به دلیل حفره های موجود، به شما اجازه عبور کابل ها، لوله ها و… را می دهند.
• با وجود آن که درصد کمی فولاد در این تیرها به کار برده شده، اما دارای مقاومت بالایی هستند.
• اگر چه این تیرها وزن بالایی (در حدود ۲۰۰ کیلو) دارند، اما جابه جایی آن ها به سادگی صورت می پذیرد.

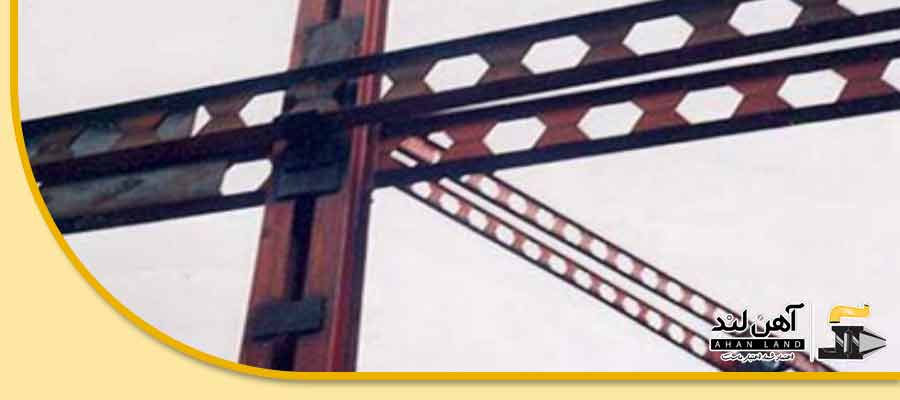

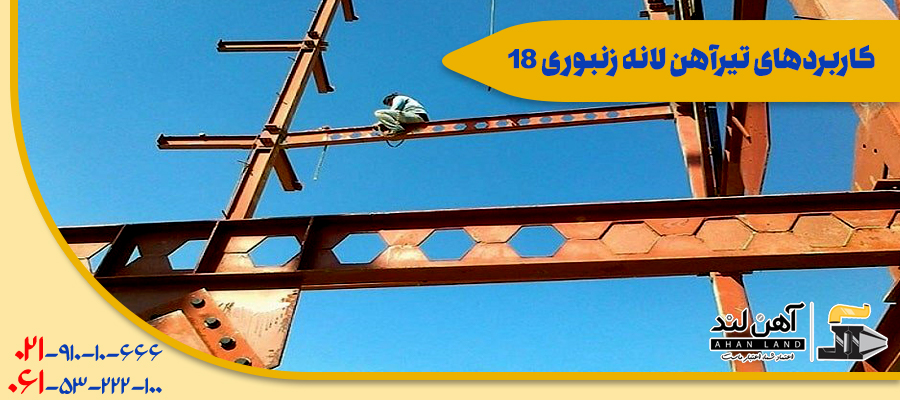

کاربردهای تیرآهن لانه زنبوری ۱۸

اطلاع از کاربردهای تیرآهن لانه زنبوری ۱۸ به شما کمک می کند که خرید بهتری داشته باشید.

• برای پل سازی
• برای اسکلت سازی در ساختمان های مسکونی، تجاری، صنعتی و…
• برای ساخت سوله ها
• و …

لازم به ذکر است که این تیرآهن ها کیفیت بالایی دارند و همین سبب می شود که محصولی کاربردی باشند.

ابعاد تیرآهن لانه زنبوری

ابعادی که تیرآهن لانه زنبوری دارد با توجه به نیاز و محاسبات انجام شده در طراحی مهندس سازه محاسبه می شود. ارتفاع تیرآهن لانه زنبوری، ۱.۵ برابر تیرآهن معمولی می باشد.

تیرآهن لانه زنبوری در کارخانجات تولیدی، در ابعاد ۱۴، ۱۶، ۱۸، ۲۰، ۲۲ و ۲۴ ، ۲۷ و ۳۰ تولید می گردد.
ابعاد گوناگون تیر لانه زنبوری با حروف زیر مشخص می شود.

•  ارتفاع تیر با حرف h
• عرض بال با حرف b
• ضخامت جان با حرف ts
• ضخامت بال با حرف tg
• سطح مقطع با حرف A
• وزن هر متر با حرف G.

آشنایی با جدول اشتال تیرآهن لانه زنبوری

برخلاف تیرآهن های استاندارد (IPE/IPN) که دارای یک جدول اشتال (Stahl Table) عمومی و بین المللی هستند، برای تیرآهن لانه زنبوری، جدول استاندارد جهانی منتشر نمی شود.

دلیل این امر این است که مشخصات نهایی تیرآهن لانه زنبوری تابعی از فرآیند تولید و برش هر کارخانه است و از روی مشخصات تیرآهن اولیه (IPE) محاسبه می شود.

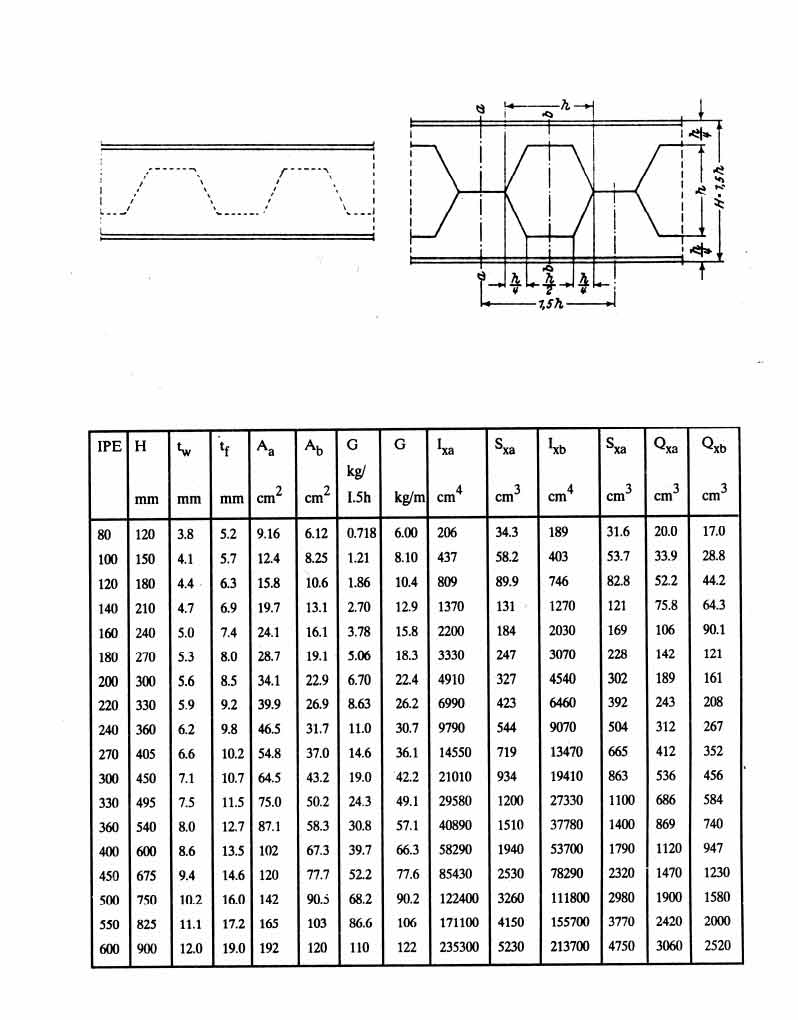

جدول اشتال تیر آهن لانه زنبوری

محاسبات کلیدی تیرآهن لانه زنبوری

برای تبدیل مشخصات IPE ۱۸۰ به لانه زنبوری، دو پارامتر اصلی وجود دارد که در جدول های محاسباتی مهندسان لحاظ می شوند:

• افزایش ارتفاع (h)

  • ارتفاع نهایی تیرآهن لانه زنبوری معمولاً بین ۱.۵ تا ۱.۷ برابر ارتفاع اولیه است.
  • برای یک IPE ۱۸۰ (با ارتفاع ۱۸۰ میلی‌متر)، ارتفاع نهایی (h’) تقریباً بین ۲۷۰ تا ۳۰۶ میلی متر خواهد بود.

• سایر پارامترهای اصلی

  • ممان اینرسی (I): مهم ترین عددی که به شدت افزایش می یابد و نشان دهنده مقاومت تیر در برابر خمش است.
  • وزن واحد طول: این عدد تقریباً ثابت می ماند و فقط به اندازه فلز جوش مصرفی افزایش جزئی خواهد داشت.
  • اندازه دهانه: طول مؤثر هر حفره شش ضلعی

معایب و مزایای تیرآهن لانه زنبوری

مصرف کنندگان این محصول خاص، مهم ترین مزایای آن را موارد زیر می دانند:

تحمل بار بیشتر، افزایش مقاومت خمشی تیر، به لحاظ اقتصادی مقرون به صرفه بودن، توانایی عبور لوله های تأسیساتی و برق از حفره ها، قابل استفاده در صنایع مختلف از قبیل حمل و نقل، پل سازی، عمران و …

در کنار مزایایی که گفته شد معایبی نیز می توان برای تیرآهن لانه زنبوری به شمار آورد. یکی ازین معایب این است که با ایجاد حفره در جان تیرآهن، در محل اتصال پل به ستون ها کاهش مقاومت برش تیرآهن را در پی دارد.

به همین علت این حفره ها را با ورق های فلزی می پوشانند. همچنین تولیدکنندگان این سازه برای ساخت آن باید به استانداردهایی که باعث افزایش ارتفاع سازه می شود توجه نمایند؛ در غیر این صورت تیرآهن خراب می شود.

از اساسی ترین معایبی که می توان برای این سازه نام برد: کاهش خواص فولاد و مقاومت آن در پی جوشکاری، پایین بودن ضریب اطمینان و ایمنی آن نسبت به سایر مقاطع فولادی.

با تمام این مواردی که ذکر گردید خرید تیرآهن لانه زنبوری به علت مزایای بیشماری که دارد؛ همچنان میان مصرف کنندگان صنایع مختلف جریان دارد.

ولی با این حال بسیاری از مهندسین سازه های فولادی، استفاده از تیرآهن لانه زنبوری را برای پروژه های ساختمانی توصیه نمی نمایند.

قیمت تیرآهن لانه زنبوری ۱۸

برای داشتن اطلاع دقیق از قیمت تیرآهن، باید اطلاعات کامل تری از آن داشته باشید، به عنوان نمونه در رابطه با کیفیت موادی که در ساخت آن استفاده شده است، اطلاعات کافی نیاز دارید.

مهندسان سازه برای طراحی، از فرمول های مشخصی برای محاسبه مشخصات لانه زنبوری بر اساس مشخصات IPE اصلی (که در جدول اشتال موجود است) استفاده می کنند و کارخانه ها نیز جدول های محاسباتی داخلی خود را بر اساس روش برش ارائه می دهند.

به همین دلیل به طور دقیق نمی توان قیمتی را برای این محصول تعیین کرد. شما عزیزان بعد از انتخاب محصول مورد نظر خود، با کارشناس های فروش تماس بگیرید و از قیمت دقیق و به روز آن مطلع شوید.

خرید تیرآهن زنبوری

در زمان خرید تیرآهن لانه زنبوری به این موضوع که این محصول در سه گرید IPB، IPE و INP تولید و به بازار عرضه می شود و هر نوع دارای مشخصات ظاهری و مکانیکی مختلفی هستند؛ دقت نمایید.

پرفروش ترین نوع تیرآهن زنبوری IPE است و در سایزهای متفاوتی در بازار فولاد موجود است.

این محصول در ایران تنها تا سایز ۳۰ تولید می شود و برای خرید سایزهای بالاتر آن باید به محصولات وارداتی مراجعه نمایید.

موارد دیگری که در هنگام خرید این محصول توجه به آن ها لازم است: هزینه برش پلاسما، درخواست رنگ و میزان تولید تیرآهن لانه زنبوری می باشد. زیرا این موارد بر قیمت تیر زنبوری تاثیرگذار است.

پس خرید این محصول با دیگر محصولات فولادی کمی متفاوت است و کسب مشاوره پیش از خرید آن لازم است.

سوالات متداول

۱- سایزها و ابعاد تیرآهن لانه زنبوری کدامند؟

در حال حاضر تیرآهن لانه زنبوری با سایزهای ۱۴، ۱۶، ۱۸، ۲۰، ۲۲ و ۲۴، ۲۷ و ۳۰ هم چنین ارتفاع ۱.۵ برابر تیرآهن های معمولی در بازار وجود دارند. ضخامت این تیرآهن ۲، ۲.۵ و ۳ میلی متر است و دارای عرض‌  ۱ و ۱.۵ متر می باشند.

۲- تیرآهن لانه زنبوری ۱۸ را می توان از آهن لند خرید؟

بله این محصول توسط بنگاه ها و کارگاه های آهن آلاتی تولید می شوند که می توانید آن را از آهن لند تهیه کنید.

۳- تیرآهن لانه زنبوری چه کاربری دارد؟

برخی از کاربردهای تیر لانه زنبوری در زیر اشاره شده است:

• ساخت سقف، پارکینگ، راه پله و پل سازی
• تیرهای فرعی که دو سر آن‌ها مفصلی باشد
• استفاده در دهانه های مهاربندی ‌نشده
• طراحی قاب های خمشی
