تست لوله، فرآیندی برای ارزیابی کیفیت، یکپارچگی و سلامت لوله ها است. هدف از این تست‌ ها اطمینان از این است که لوله ها مطابق با استانداردهایی که مورد نظر ساخته شده اند، عاری از عیوب هستند و می توانند در کاربرد مورد نظرخود به طور ایمن و کارآمد عمل کنند. این تست ها می توانند قبل از نصب، در طول تولید و یا پس از نصب لوله ها انجام شوند.

تست لوله تضمین می کند که لوله ها مقاومت، دوام و قابلیت اطمینان مورد نیاز برای کاربرد مدنظر خود را دارند و از بروز خطرات و آسیب ها  و خرابی های احتمالی جلوگیری می کنند. این فرآیند می تواند شامل آزمون های غیرمخرب (بدون آسیب به لوله) و مخرب (با تخریب بخشی از لوله) باشد.

انواع تست لوله و روش های مورد استفاده به عوامل مختلفی مانند جنس لوله (فولاد، پلاستیک، مس و …) ، اندازه لوله، کاربرد لوله و استانداردهای مورد نظر بستگی دارد. به طور کلی، تست های لوله را می ‌توان به دو دسته کلی تقسیم کرد:

• تست های مخرب

این تست ها شامل از بین بردن قسمتی از لوله برای ارزیابی ساختار و خواص آن می شود. این روش ها دقت بالایی دارند اما از آنجایی که بخشی از لوله از بین می رود، هزینه ‌بر و برای تمام لوله ها قابل انجام نیست.

• تست های غیر مخرب

تست های غیر مخرب لوله بدون آسیب رساندن به لوله، وضعیت آن را ارزیابی می کند. این روش ها شامل طیف وسیعی از تکنیک ها مانند تست مایع نافذ، تست ذرات مغناطیسی، تست التراسونیک، تست رادیوگرافی و تست جریان گردابی است. این روش‌ ها به طور گسترده در بازرسی لوله ها استفاده می شوند زیرا؛ سریع ‌تر، کم هزینه تر و به لوله ها آسیبی نمی رسانند.

برای اطلاع از قیمت لوله کلیک کنید.

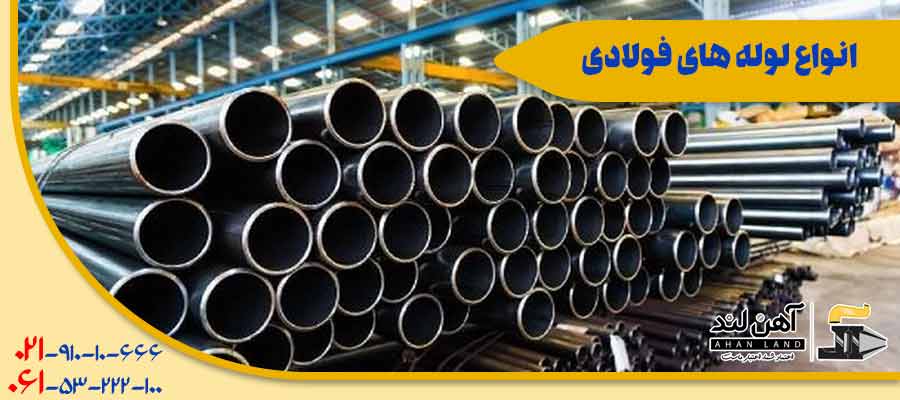

انواع لوله های فولادی

لوله های فولادی به انواع مختلفی تقسیم می شوند و هر کدام روش های تست مخصوص به خود را دارند.

در ادامه به بررسی برخی از انواع لوله های فولادی و روش های تست آن ها می پردازیم:

• لوله های فولادی بدون درز (Seamless Steel Pipes)

روش تست: تست هیدرواستاتیک، تست غیر مخرب (NDT) مانند تست اولتراسونیک و تست رادیوگرافی.

•  لوله های فولادی درزدار (Welded Steel Pipes)

روش تست: تست هیدرواستاتیک، تست جوش (Weld Test)، تست غیرمخرب (NDT) مانند تست مایع نافذ و تست رادیوگرافی.

• لوله های فولادی گالوانیزه (Galvanized Steel Pipes)

روش تست: تست هیدرواستاتیک، تست پوشش (Coating Test) و تست غیرمخرب.

• لوله های فولادی کربنی (Carbon Steel Pipes)

روش تست: تست هیدرواستاتیک، تست غیرمخرب (NDT) و تست کشش (Tensile Test).

• لوله های فولادی آلیاژی (Alloy Steel Pipes)

روش تست: تست هیدرواستاتیک، تست کشش و تست غیرمخرب.

• لوله های فولادی ضد زنگ (Stainless Steel Pipes)

روش تست: تست هیدرواستاتیک، تست غیرمخرب و تست خوردگی.

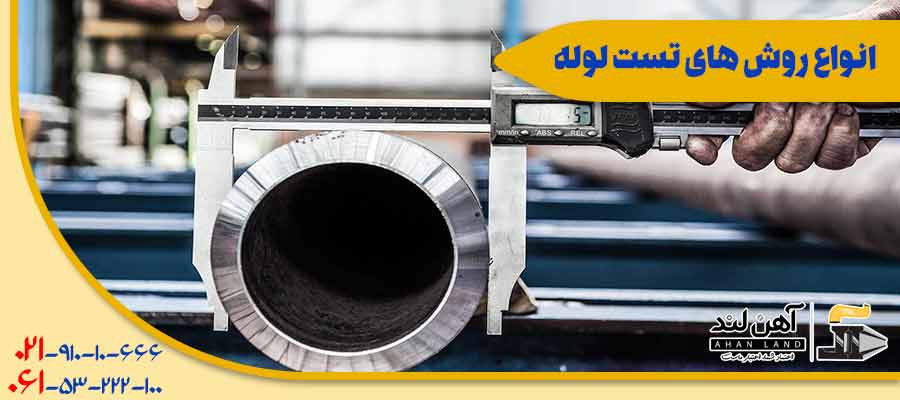

بررسی انواع روش های تست لوله

تست لوله به روش های مختلفی انجام می شود. از جمله روش های تست لوله ها می توان به تست هیدرواستاتیک، تست هوا، تست مایعات، تست التراسونیک، تست رادیوگرافی، تست مایکروماگنت و تست لک نوری اشاره کرد.

• تست هیدرواستاتیک

در این روش، لوله تحت فشار آب قرار می گیرد تا نشتی یا ضعف در ساختار آن شناسایی شود.

• تست غیرمخرب (NDT)

به عیوب داخلی و سطحی بدون آسیب به لوله کمک می کند.

• تست کشش

برای تعیین استحکام و انعطاف ‌پذیری لوله ها استفاده می شود.

• تست جوش

برای ارزیابی کیفیت جوش های ایجاد شده در لوله های درزدار.

۴ روش برتر تست لوله

تست لوله یکی از مراحل مهم و حیاتی در فرآیند تولید و نگهداری لوله ها است. این تست ها به منظور اطمینان از کیفیت و ایمنی لوله ها انجام می شوند. که در ادامه به چهار روش برتر تست لوله می پردازیم:

• تست لوله هیدرواستاتیک

این روش شامل پر کردن لوله با آب تحت فشار است. هدف از این تست، شناسایی نشت ها و ضعف های ساختاری در لوله است. فشار معمولاً بالاتر از فشار عملیاتی لوله تنظیم می شود و پس از مدت زمان معین، بررسی می شود که آیا نشت وجود دارد یا خیر؟

•  تست لوله هوای فشرده

در این تست، لوله با هوای فشرده پر می شود. این روش معمولاً برای لوله های کوچک و همچنین در جاهایی که امکان استفاده از آب وجود ندارد، کاربرد دارد. تست با نظارت بر افت فشار انجام می شود؛ اگر فشار کاهش یابد، نشان‌ دهنده نشت در لوله می باشد.

•  تست لوله غیر مخرب (NDT)

روش های غیر مخرب مانند بازرسی اولتراسونیک یا رادیوگرافی، به شناسایی عیوب داخلی و سطحی لوله ها کمک می کنند. این روش ها به دلیل عدم آسیب به لوله، بسیار محبوب هستند و می توانند عیوبی مانند ترک ها یا حتی عدم یکنواختی در مواد را شناسایی کنند.

• تست کشش

در این روش، نمونه هایی از لوله ها تحت کشش قرار می گیرند تا مقاومت آن ها در برابر تنش بررسی شوند. این تست در لوله های فلزی از اهمیت زیادی برخوردار است و می تواند اطلاعاتی درباره استحکام و قابلیت انعطاف ‌پذیری لوله ارائه دهد.

مزایا و معایب انواع روش های تست لوله

• تست هیدرواستاتیک

مزایا:

• • دقت بالا: این روش معمولاً دقت بالایی در شناسایی نشت ها دارد.
  • ساده و قابل اجرا: تجهیزات مورد نیاز برای این تست معمولاً ساده و در دسترس هستند.
  • مناسب برای لوله های بزرگ: این روش برای لوله هایی با قطر بزرگ نیز قابل استفاده است.

معایب:

• • خطر آب‌ گرفتگی: در صورت نشت، ممکن است آب به محیط اطراف نشت کند.
  •  نیاز به تخلیه: پس از تست، لوله باید به‌طور کامل تخلیه و خشک شود.
  • محدودیت در فشار: برخی از لوله ها نمی‌ توانند فشارهای بسیار بالا را تحمل کنند.

• تست هوای فشرده

مزایا:

• • عدم نیاز به آب: این روش در جاهایی که دسترسی به آب دشوار است، مناسب است.
  • سرعت انجام: تست هوا معمولاً سریع‌ تر از تست هیدرواستاتیک است.
  • قابلیت حمل: تجهیزات مورد نیاز معمولاً کوچک و قابل حمل هستند.

معایب:

• • دقت کمتر: این روش ممکن است نشت های کوچک در سطح لوله را شناسایی نکند.
  • خطر انفجار: در صورت نشت، فشار هوای فشرده می تواند خطرناک باشد.
  • محدودیت در اندازه لوله: این روش برای لوله های بزرگ مناسب نیست.

• تست غیر مخرب (NDT)

مزایا:

• • عدم آسیب به لوله: این روش ها به لوله آسیبی نمی زنند و می توانند برای ارزیابی مکرر استفاده شوند.
  • شناسایی عیوب داخلی: توانایی شناسایی عیوب داخلی و سطحی که با روش های دیگر قابل شناسایی نیستند.
  • اطلاعات جامع: می توانند اطلاعات دقیقی درباره ساختار و کیفیت مواد ارائه دهند.

معایب:

• •  هزینه بالا: تجهیزات و فناوری های مورد نیاز ممکن است گران باشند.
  • نیاز به تخصص: اجرای این تست ها معمولاً نیاز به تخصص و آموزش و مهارت دارد.
  • زمان ‌بر: برخی از روش های NDT ممکن است، زمان‌ بر باشند.

• تست کشش

مزایا:

• • ارزیابی استحکام: این روش به خوبی می تواند استحکام و قابلیت انعطاف ‌پذیری لوله ها را ارزیابی کند.
  •  شناسایی عیوب ساختاری: عیوب ساختاری و ضعف های مواد را می توان با این تست شناسایی کرد.
  • استفاده در لوله های فلزی: به ویژه برای لوله های فلزی بسیار موثر است.

معایب:

• • تخریب نمونه: این تست معمولاً نیاز به برش نمونه هایی از لوله دارد که ممکن است باعث آسیب شود.
  • نیاز به تجهیزات خاص: تجهیزات مورد نیاز برای تست کشش معمولاً خاص و گران ‌قیمت هستند.
  • محدودیت در کاربرد: این روش بیشتر برای مواد خاص و در شرایط خاص کاربرد دارد و نمی توان از آن برای همه نوع لوله ها استفاده کرد.

هر کدام از روش های تست لوله چه میزان هزینه بر هستند؟

هزینه های تست لوله می تواند بسته به عوامل مختلفی مانند نوع لوله، اندازه، محل اجرا و تجهیزات مورد استفاده متفاوت باشد.

• تست هیدرواستاتیک

هزینه تقریبی: ۲۰۰ تا ۱۰۰۰ دلار برای هر تست، بسته به اندازه و فشار مورد نیاز.

عوامل تاثیرگذار: اندازه لوله، فشار تست و هزینه های مربوط به تجهیزات.

•  تست هوای فشرده

هزینه تقریبی: ۱۰۰ تا ۵۰۰ دلار برای هر تست، که معمولاً کمتر از تست هیدرواستاتیک است.

عوامل تاثیرگذار: اندازه لوله و تجهیزات مورد استفاده.

•  تست غیر مخرب (NDT)

هزینه تقریبی: ۵۰۰ تا ۳۰۰۰ دلار، بسته به نوع تکنیک NDT مثل رادیوگرافی، اولتراسونیک و غیره.

عوامل تاثیرگذار: نوع تکنیک، تجهیزات مورد نیاز و میزان پیچیدگی تست.

•  تست کشش

هزینه تقریبی: ۳۰۰ تا ۲۰۰۰ دلار، بستگی به نوع و تعداد نمونه ها دارد.

عوامل تاثیرگذار: تجهیزات خاص، نیاز به برش نمونه و نوع مواد.

لازم به ذکر است که  این هزینه ها تخمینی هستند و ممکن است در مناطق مختلف و بسته به شرایط خاص پروژه متفاوت باشند. همچنین برای پروژه های بزرگ، ممکن است تخفیف هایی در نظر گرفته شود.

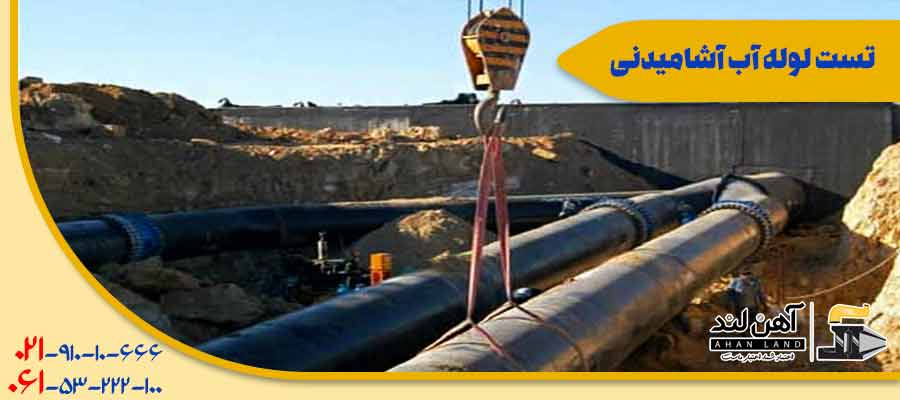

تست لوله آب آشامیدنی

برای لوله های آب آشامیدنی، انتخاب تست مناسب از اهمیت بالایی برخوردار است که در این مقاله روش های مناسب و دلایل مربوط به هر یک گفته شده است:

• تست هیدرواستاتیک

این تست شامل پر کردن لوله با آب تحت فشار است تا نشت ها و ضعف های ساختاری شناسایی شوند.

مزایا:

• • دقت بالا در شناسایی نشت ها.
  • معمولاً برای لوله های آب آشامیدنی مناسب و متداول است.

 معایب:

• • نیاز به تخلیه و خشک کردن لوله بعد از تست.

• تست غیر مخرب (NDT)

شامل روش هایی مانند بازرسی اولتراسونیک و رادیوگرافی است که بدون آسیب به لوله، عیوب داخلی و سطحی را شناسایی می‌ کند.

مزایا:

• • عدم آسیب به لوله و قابلیت ارزیابی مکرر.
  • شناسایی عیوبی که با روش های دیگر قابل شناسایی نیستند.

معایب:

• • هزینه بالاتر و نیاز به تجهیزات تخصصی.

• تست هوای فشرده

در این تست، لوله با هوای فشرده پر می شود و افت فشار به صورت کلی بررسی می شود.

مزایا:

• • سریع و مناسب برای شرایطی که آب در دسترس نیست.

 معایب:

• • دقت کمتری نسبت به تست هیدرواستاتیک دارد و ممکن است نشت های کوچک را شناسایی نکند.

نتیجه‌ گیری

برای لوله های آب آشامیدنی، تست هیدرواستاتیک معمولاً مناسب‌ ترین و متداول‌ ترین گزینه است، چرا که دقت بالایی دارد و می تواند نشت‌ ها را به خوبی شناسایی کند. اما در پروژه های خاص یا در صورتی که نیاز به ارزیابی مکرر و دقیق تر وجود داشته باشد، تست غیر مخرب (NDT) نیز می تواند گزینه مناسبی باشد.

تست لوله ها یکی از مراحل حیاتی در اطمینان از ایمنی و کیفیت محصولات لوله ای است. انتخاب روش مناسب بستگی به نوع لوله، کاربرد آن و شرایط عملیاتی دارد. با استفاده از این چهار روش، می توان به بهبود کیفیت و افزایش ایمنی در صنعت لوله ‌سازی کمک کرد.

سوالات متداول

۱. تست نهایی لوله های فولادی چیست و چگونه انجام می شود؟

تست نهایی لوله های فولادی به منظور اطمینان از کیفیت و ایمنی لوله ها انجام می شود. این تست ها معمولاً شامل بررسی های غیر مخرب (NDT) مانند تست اشعه ایکس، تست اولتراسونیک، تست مایعات نافذ و تست مغناطیسی است.

همچنین ممکن است فشار بالا یا تست کشش نیز بر روی لوله ها انجام شود. این تست ها به منظور شناسایی نقص ها، ترک ها و دیگر آسیب ها در لوله انجام می گیرند. تمامی نتایج باید مستند شوند و استانداردهای مربوطه رعایت گردد.

۲. چه معایبی ممکن است در طول تست لوله های فولادی شناسایی شوند و چه اقداماتی باید انجام شود؟

معایب رایج در لوله های فولادی که در طی تست ها شناسایی می شوند شامل ترک های سطحی، نواقص ذاتی، عدم یکنواختی در ضخامت و زنگ زدگی هستند.

در صورت شناسایی این نواقص، اقدامات اصلاحی می تواند شامل ترمیم نواحی آسیب‌ دیده، تغییر در فرآیند تولید لوله، یا در بدترین حالت، حذف لوله از چرخه تولید باشد. همچنین ممکن است نیاز به انجام تست های مجدد بر روی لوله های ترمیم شده وجود داشته باشد.

۳. استانداردهای بین‌المللی تست لوله های فولادی چیست و چرا رعایت آن ها مهم است؟

استانداردهای بین‌المللی تست لوله های فولادی شامل ASME (American Society of Mechanical Engineers) ، ASTM (American Society for Testing and Materials) و ISO (International Organization for Standardization) هستند. رعایت این استانداردها به دلایل زیر اهمیت دارد:

• ایمنی: لوله های فولادی در صنایعی چون نفت و گاز، ساختمان و حمل و نقل مورد استفاده قرار می گیرند و هر گونه نقص می تواند خطراتی را به همراه داشته باشد.
• کیفیت: استانداردها تضمین می کنند که لوله ها از نظر عملکرد و استحکام در سطح مطلوبی قرار دارند.
• قانونی: در بسیاری از کشورها، رعایت استانداردهای مربوطه به عنوان یک الزام قانونی در صنعت شناخته می شود و عدم رعایت آن می تواند منجر به جریمه های مالی یا توقف پروژه ها شود.

تست نهایی لوله های فولادی چیست و چگونه انجام می شود؟

تست نهایی لوله های فولادی به منظور اطمینان از کیفیت و ایمنی لوله ها انجام می شود. این تست ها معمولاً شامل بررسی های غیر مخرب (NDT) مانند تست اشعه ایکس، تست اولتراسونیک، تست مایعات نافذ و تست مغناطیسی است؛ همچنین ممکن است فشار بالا یا تست کشش نیز بر روی لوله ها انجام شود.

این تست ها به منظور شناسایی نقص ها، ترک ها و دیگر آسیب ها در لوله انجام می گیرند. تمامی نتایج باید مستند شوند و استانداردهای مربوطه رعایت گردد.

چه معایبی ممکن است در طول تست لوله های فولادی شناسایی شوند و چه اقداماتی باید انجام شود؟

معایب رایج در لوله های فولادی که در طی تست ها شناسایی می شوند شامل ترک های سطحی، نواقص ذاتی، عدم یکنواختی در ضخامت و زنگ زدگی هستند.

در صورت شناسایی این نواقص، اقدامات اصلاحی می تواند شامل ترمیم نواحی آسیب‌ دیده، تغییر در فرآیند تولید لوله، یا در بدترین حالت، حذف لوله از چرخه تولید باشد. همچنین ممکن است نیاز به انجام تست های مجدد بر روی لوله های ترمیم شده وجود داشته باشد.

استانداردهای بین‌المللی تست لوله های فولادی چیست و چرا رعایت آن ها مهم است؟

استانداردهای بین‌المللی تست لوله های فولادی شامل ASME (American Society of Mechanical Engineers) ، ASTM (American Society for Testing and Materials) و ISO (International Organization for Standardization) هستند. رعایت این استانداردها به دلایل زیر اهمیت دارد:

ایمنی: لوله های فولادی در صنایعی چون نفت و گاز، ساختمان و حمل و نقل مورد استفاده قرار می گیرند و هر گونه نقص می تواند خطراتی را به همراه داشته باشد.
کیفیت: استانداردها تضمین می کنند که لوله ها از نظر عملکرد و استحکام در سطح مطلوبی قرار دارند.
قانونی: در بسیاری از کشورها، رعایت استانداردهای مربوطه به عنوان یک الزام قانونی در صنعت شناخته می شود و عدم رعایت آن می تواند منجر به جریمه های مالی یا توقف پروژه ها شود.
