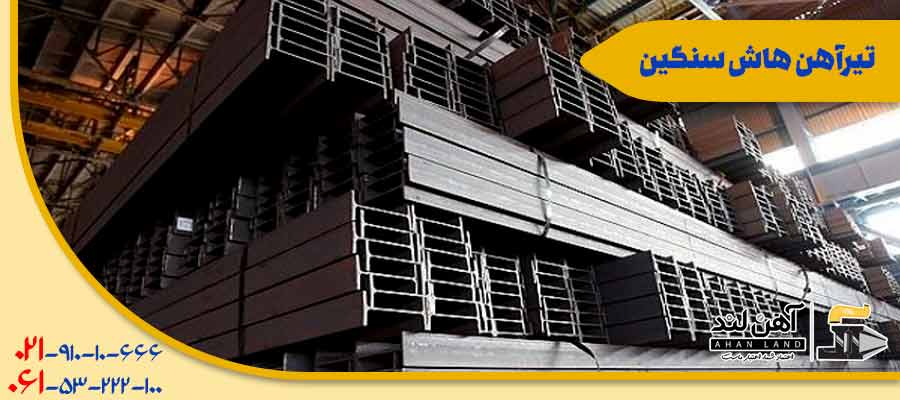

تیرآهن هاش سنگین HEB نوعی تیرآهن بال پهن سنگین است. در واقع، به تیرآهن هایی که بال پهن و ضخامت بیشتری نسبت به تیرآهن های IPE دارند، تیرآهن HEB گفته می شود. تیرآهن هاش سنگین HEB نوعی تیرآهن فولادی بال پهن سنگین (Heavy Wide Flange Beam) است که به دلیل ضخامت و عرض بال های بیشتر نسبت به تیرآهن های IPE، از مقاومت بالاتری در برابر خمش و کمانش برخوردار است.

این ویژگی ها آن را برای استفاده در سازه های سنگین، ساختمان های بلند مرتبه، پل ها و سالن های صنعتی مناسب می سازد. تیرآهن هاش سنگین HEB یک پروفیل فولادی بسیار کارآمد برای سازه هایی است که به مقاومت و پایداری بالایی نیاز دارند. با انتخاب درست این نوع تیرآهن، می توان سازه های ایمن تر و بادوام تری طراحی و اجرا کرد. به همین دلیل اطلاع از قیمت تیرآهن هاش سنگین اهمیت ویژه ای دارد.

ویژگی های تیرآهن هاش سنگین HEB

• شکل ظاهری

بال های پهن تر و ضخیم تر نسبت به تیرآهن های IPE

• کاربرد

در سازه های سنگین تر و با دهانه های بزرگ تر که نیاز به تحمل بارهای بیشتری دارند، استفاده می شود.

• وزن

به دلیل ضخامت بیشتر، وزن بیشتری نسبت به تیرآهن های IPE با ابعاد مشابه دارد.

مشخصات کلیدی و مزایای تیرآهن هاش سنگین HEB

• مقاومت بالا

به دلیل ضخامت و عرض بیشتر بال ها، مقاومت بالایی در برابر خمش و کمانش دارد. این امر آن را برای تحمل بارهای سنگین و

دهانه های بزرگ مناسب می سازد.

• پایداری

بال های پهن تر پایداری جانبی تیرآهن را افزایش می دهند و احتمال کمانش جانبی را کاهش می دهند.

• طراحی بهینه

به مهندسان این امکان را می دهد که در سازه های سنگین، طراحی های بهینه تر و کارآمدتری داشته باشند. به این معنی

که می توانند از تیرآهن های کمتری برای تحمل بارهای مشابه استفاده کنند.

• اتصالات

به دلیل شکل هندسی مناسب، اتصال تیرآهن HEB به سایر اجزای سازه (مانند ستون‌ها و تیرهای دیگر) آسان تر است.

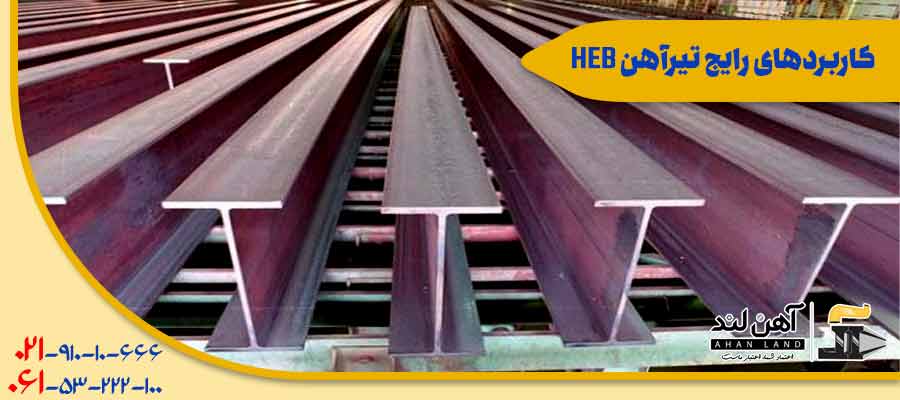

کاربردهای رایج تیرآهن هاش سنگین HEB

• ساختمان های بلند مرتبه

به عنوان تیر و ستون در ساختمان های بلند که نیاز به تحمل بارهای سنگین دارند.

• پل ها

در پل های با دهانه های بزرگ که نیاز به مقاومت و پایداری بالایی دارند.

• سالن های صنعتی

در سوله ها و کارخانه های صنعتی که بارگذاری های سنگین ناشی از تجهیزات و ماشین‌آلات وجود دارد.

• سازه های دریایی

به دلیل مقاومت بالا در برابر خوردگی و شرایط محیطی سخت، در ساخت سازه های دریایی استفاده می شود.

استانداردها و ابعاد تیرآهن هاش سنگین HEB

تیرآهن هاش سنگین HEB بر اساس استاندارد DIN ۱۰۲۵-۲ تولید می شوند. ابعاد و وزن آن ها در جدول اشتال (Stahl Table) مشخص شده است. معمولاً با یک عدد بعد از HEB مشخص می شوند که نشان دهنده ارتفاع مقطع بر حسب میلی متر است (مثلاً

HEB 200).

تفاوت تیرآهن های هاش HEA و HEB و HEM

خانواده تیرآهن های بال پهن، HEA (سبک)، HEB (متوسط) و HEM (سنگین) هستند. HEB به طور کلی بین HEA و HEM از نظر وزن و مقاومت قرار می گیرد.

• HEA (سبک)

سبک ‌ترین نوع تیرآهن بال پهن است.

• HEB (متوسط)

وزن و مقاومت متوسطی دارد و پرکاربردترین نوع تیرآهن بال پهن است.

• HEM (سنگین)

سنگین ترین نوع تیرآهن بال پهن است و برای تحمل بارهای بسیار سنگین استفاده می شود.

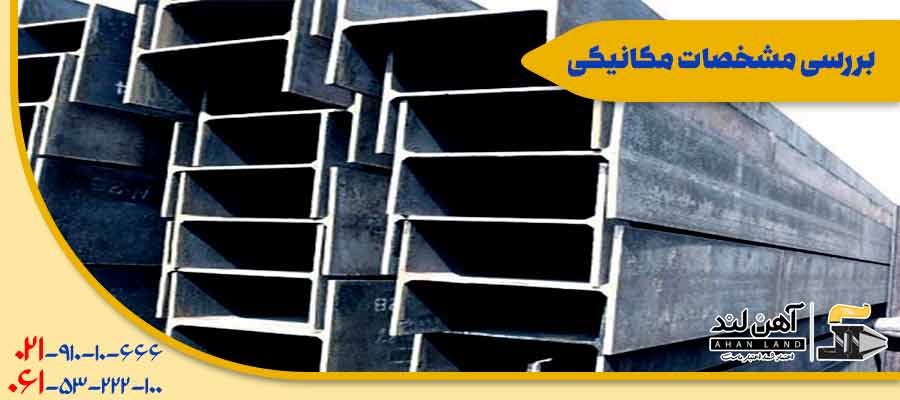

بررسی مشخصات مکانیکی تیرآهن هاش سنگین HEB

• تنش تسلیم (Yield Strength)

تیرآهن هاش سنگین HEB معمولاً از فولاد با تنش تسلیم بالا ساخته می شود. این ویژگی به آن اجازه می دهد تا قبل از شروع تغییر شکل دائمی، بارهای زیادی را تحمل کند.

• مقاومت کششی (Tensile Strength)

مقاومت کششی تیرآهن HEB نیز بالاست که به آن اجازه می دهد تا در برابر نیروهای کششی زیاد مقاومت کند بدون اینکه دچار شکست شود.

• مدول الاستیسیته (Modulus of Elasticity)

مدول الاستیسیته نشان دهنده میزان سختی ماده است. تیرآهن HEB مدول الاستیسیته بالایی دارد که باعث می شود در برابر تغییر شکل تحت بارگذاری مقاوم باشد.

نحوه محاسبه ظرفیت باربری تیرآهن HEB

محاسبه ظرفیت باربری تیرآهن HEB یک فرآیند پیچیده است که به عوامل مختلفی بستگی دارد، که به شرح زیر است:

• ابعاد تیرآهن

ارتفاع، عرض بال، ضخامت جان و ضخامت بال

• نوع فولاد

تنش تسلیم و مقاومت کششی فولاد

• طول دهانه

فاصله بین تکیه‌گاه های تیرآهن

• نوع بارگذاری

بار متمرکز، بار گسترده یکنواخت، بار گسترده غیریکنواخت

• شرایط تکیه گاهی

تکیه گاه ساده، تکیه گاه گیردار

البته این نکته هم باید مد نظر قرار داد که، مهندسان سازه از نرم افزارهای تخصصی و روش های محاسباتی پیچیده برای تعیین ظرفیت باربری تیرآهن هاش سنگین HEB استفاده می کنند.

نکاتی در مورد خرید تیرآهن هاش سنگین HEB

• کیفیت فولاد

اطمینان حاصل کنید که تیرآهن از فولاد با کیفیت و مطابق با استانداردهای معتبر تولید شده است.

• ابعاد دقیق

ابعاد تیرآهن را با ابعاد مشخص شده در جدول اشتال مطابقت دهید.

• علامت گذاری

تیرآهن باید دارای علامت گذاری مناسب باشد که نشان دهنده نوع فولاد، ابعاد و تولیدکننده باشد.

• خرید از منابع معتبر

تیرآهن را از فروشندگان معتبر و شناخته شده خریداری کنید.

• بازرسی

قبل از خرید، تیرآهن را از نظر هرگونه آسیب یا نقص ظاهری بررسی کنید.

تحولات و نوآوری های تیرآهن هاش سنگین

در سال های اخیر، تحقیقات و نوآوری های زیادی در زمینه تولید تیرآهن هاش سنگین HEB صورت گرفته است، از جمله:

• تولید تیرآهن های HEB با استفاده از فولادهای با مقاومت بسیار بالا

این امر به کاهش وزن سازه و افزایش دهانه های قابل پوشش کمک می کند.

• استفاده از روش های تولید پیشرفته

روش های تولید پیشرفته باعث بهبود کیفیت و دقت ابعادی تیرآهن های HEB شده است.

• توسعه پوشش های محافظ

پوشش های محافظ جدید باعث افزایش مقاومت تیرآهن در برابر خوردگی و شرایط محیطی سخت شده است.

بررسی رفتار کمانشی تیرآهن HEB

یکی از مهم ترین جنبه ها در طراحی سازه های فولادی، بررسی پایداری تیرآهن ها در برابر کمانش است. کمانش می تواند به دو صورت رخ دهد:

• کمانش موضعی (Local Buckling)

کمانش موضعی زمانی رخ می دهد که اجزای تیرآهن (مانند بال یا جان) تحت فشار زیاد، دچار تغییر شکل ناگهانی و موضعی شوند. ضخامت بال و جان در تیرآهن HEB نقش مهمی در جلوگیری از کمانش موضعی دارد.

• کمانش کلی (Global Buckling)

کمانش کلی زمانی رخ می دهد که کل تیرآهن تحت اثر بار محوری یا خمشی، دچار انحراف جانبی شود. طول دهانه و شرایط تکیه‌گاهی تیرآهن HEB تأثیر زیادی بر مقاومت آن در برابر کمانش کلی دارد. حال برای جلوگیری از کمانش، معمولاً از روش های زیر استفاده می شود:

• کاهش طول دهانه

با کاهش فاصله بین تکیه‌گاه ها، می توان خطر کمانش را کاهش داد.

• استفاده از مهاربندی جانبی (Lateral Bracing)

مهاربندی جانبی با ایجاد تکیه گاه های اضافی در طول تیرآهن، از انحراف جانبی آن جلوگیری می کند.

• انتخاب تیرآهن با ابعاد مناسب

انتخاب تیرآهن HEB با ابعاد مناسب (به ویژه عرض بال و ضخامت جان) می‌ تواند مقاومت آن را در برابر کمانش افزایش دهد.

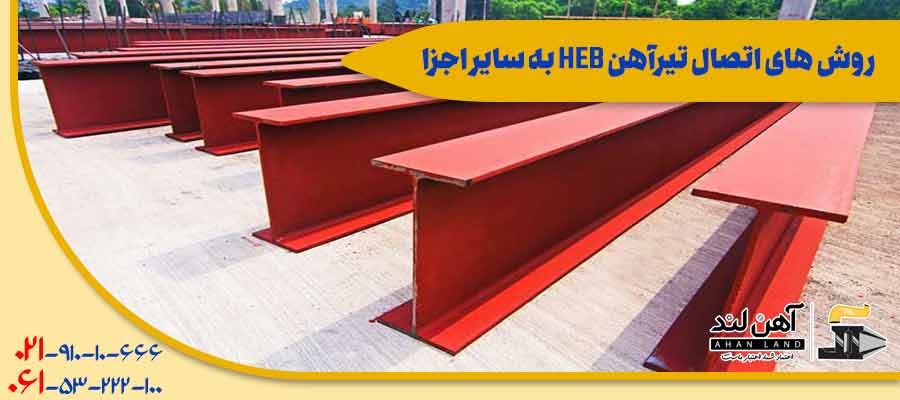

روش های اتصال تیرآهن هاش سنگین HEB به سایر اجزا

اتصالات در سازه های فولادی نقش حیاتی دارند و باید به‌گونه ای طراحی شوند که بتوانند نیروها را به‌طور ایمن و مؤثر منتقل کنند. روش های متداول برای اتصال تیرآهن هاش سنگین HEB به سایر اجزا عبارتند از:

• اتصالات پیچی (Bolted Connections)

در این روش، از پیچ و مهره برای اتصال اجزا استفاده می شود. اتصالات پیچی معمولاً برای اتصالات ساده و نیمه صلب استفاده می شوند.

• اتصالات جوشی (Welded Connections)

در این روش، از جوشکاری برای اتصال اجزا استفاده می شود. اتصالات جوشی معمولاً برای اتصالات صلب و مقاوم استفاده می شوند.

• اتصالات ترکیبی (Hybrid Connections)

در این روش، از ترکیبی از پیچ و مهره و جوشکاری برای اتصال اجزا استفاده می شود.

نوع اتصال مورد استفاده به عوامل مختلفی بستگی دارد، از جمله:

• مقدار نیروی انتقالی

هر چه نیروی انتقالی بیشتر باشد، اتصال باید قوی تر باشد.

• نوع بارگذاری

نوع بارگذاری (استاتیکی یا دینامیکی) بر انتخاب نوع اتصال تأثیر می گذارد.

• هزینه

هزینه اجرای اتصال نیز یکی از عوامل مهم در انتخاب نوع اتصال است.

• سهولت اجرا

سهولت اجرا نیز باید در نظر گرفته شود.

تفاوت تیرآهن هاش سبک و تیرآهن هاش سنگین را می توانید در این لینک مشاهده کنید.

نرم افزارهای مورد استفاده در طراحی سازه های فولادی با تیرآهن هاش سنگین HEB

مهندسان سازه از نرم افزارهای مختلفی برای طراحی سازه های فولادی با تیرآهن هاش سنگین HEB استفاده می کنند. برخی از این نرم افزارها عبارتند از:

• SAP2000

یکی از قدرتمندترین نرم افزارهای تحلیل و طراحی سازه است که به طور گسترده در صنعت ساختمان استفاده می شود.

• ETABS

نرم افزار تخصصی برای تحلیل و طراحی ساختمان های بلندمرتبه است.

• SAFE

نرم افزار تخصصی برای تحلیل و طراحی فونداسیون ها و دال های بتنی است.

• Tekla Structures

نرم افزار مدل سازی سه بعدی سازه است که به مهندسان این امکان را می دهد تا مدل های دقیق و کاملی از سازه ایجاد کنند.

این نرم افزار ها به مهندسان کمک می کنند تا سازه های ایمن تر، کارآمدتر و اقتصادی تری طراحی کنند.

مزایای تیرآهن هاش سنگین HEB

• مقاومت بالا در برابر خمش و کمانش

این ویژگی باعث می شود که تیرآهن هاش سنگین HEB برای استفاده در سازه های سنگین و با دهانه های بزرگ مناسب باشد.

• پایداری جانبی بالا

بال های پهن تر پایداری جانبی تیرآهن را افزایش می دهند و احتمال کمانش جانبی را کاهش می دهند.

• اتصالات آسان

شکل هندسی مناسب تیرآهن HEB، اتصال آن به سایر اجزای سازه را آسان تر می کند.

• طراحی بهینه

به مهندسان این امکان را می دهد که در سازه های سنگین، طراحی های بهینه تر و کارآمدتری داشته باشند.

• مقاومت در برابر آتش سوزی

فولاد به طور ذاتی غیرقابل اشتعال است و تیرآهن HEB می تواند در برابر آتش سوزی مقاومت کند (البته با استفاده از پوشش های محافظ).

• قابلیت بازیافت

فولاد یک ماده قابل بازیافت است و استفاده از تیرآهن HEB به حفظ محیط زیست کمک می کند.

• اجرای سریع

نصب تیرآهن HEB نسبت به برخی از روش های ساختمانی دیگر، سریع تر انجام می شود.

معایب تیرآهن هاش سنگین HEB

• وزن زیاد

به دلیل ضخامت بیشتر، تیرآهن HEB وزن بیشتری نسبت به تیرآهن های IPE با ابعاد مشابه دارد. این امر می تواند هزینه

حمل و نقل و نصب را افزایش دهد.

• هزینه بالا

قیمت تیرآهن HEB معمولاً بیشتر از تیرآهن های IPE است.

• حساسیت به خوردگی

فولاد در معرض خوردگی قرار دارد و تیرآهن HEB نیاز به محافظت در برابر خوردگی دارد (مانند استفاده از پوشش های رنگ).

• نیاز به نیروی کار متخصص

نصب تیرآهن هاش سنگین HEB نیاز به نیروی کار متخصص و ماهر دارد.

• انتقال حرارت بالا

فولاد رسانای خوبی برای حرارت است و تیرآهن HEB می تواند حرارت را به سرعت منتقل کند. این امر می تواند در زمان آتش سوزی مشکل ساز شود (البته با استفاده از عایق های حرارتی می توان این مشکل را برطرف کرد).

• محدودیت در ابعاد

ابعاد تیرآهن هاش سنگین HEB محدود است و برای برخی از کاربردها ممکن است نیاز به ساخت تیرآهن های سفارشی باشد.

• نیاز به تجهیزات سنگین

برای حمل و نصب تیرآهن HEB نیاز به تجهیزات سنگین مانند جرثقیل است.

انتخاب تیرآهن هاش سنگین HEB به عوامل مختلفی بستگی دارد، از جمله:

• نوع سازه

نوع سازه (ساختمان، پل، سوله و غیره)

• بارگذاری

میزان و نوع بارگذاری

• طول دهانه

طول دهانه سازه

• شرایط محیطی

شرایط محیطی (آب و هوا، رطوبت و غیره)

• بودجه

بودجه پروژه

با در نظر گرفتن این عوامل و مشورت با یک مهندس سازه، می توانید بهترین نوع تیرآهن را برای پروژه خود انتخاب کنید.

سوالات متداول

• کاربردهای تیرآهن هاش چیست؟

کاربردهای مختلف تیرآهن هاش مواردی چون ساخت پل ها، سازه های بلند مرتبه، سازه های صنعتی، ساخت ستون ها، پروژه های زیرساختی، ساختمان های تجاری، سازه های باربر سنگین، سازه های مقاوم در برابر زلزله و غیره است.

• تیرآهن هاش یا بال پهن چیست؟

تیرآهن هاش به شکل حرف H انگلیسی طراحی شده است و تیر عریض با بال های پهن دارد. این تیرآهن به دو نوع تیرآهن هاش سبک و سنگین تقسیم بندی می شوند. اندازه بال این محصول با ارتفاع جان آن برابر است و مقاومت بیشتری دارد.

• چه تفاوتی بین تیرآهن هاش سنگین و تیرآهن معمولی وجود دارد؟

تیرآهن هاش سنگین، بال های عمیق تر و پهن تری نسبت به تیرآهن معمولی دارد و در نتیجه مقاومت خمشی و ظرفیت باربری بالاتری را ارائه می دهد.
