هیدروفرمینگ لوله و ورق یکی از روش های پیشرفته در صنعت شکل دهی فلزات است که با استفاده از فشار سیال (معمولاً آب یا روغن هیدرولیک)، امکان تولید قطعاتی با اشکال پیچیده، استحکام بالا و دقت زیاد را فراهم می سازد.
این فرآیند به‌ویژه برای فرم دهی ورق ها و لوله های فلزی کاربرد دارد و به دلیل سرعت بالا، صرفه جویی در مواد اولیه و کاهش ضایعات، به عنوان گزینه ای اقتصادی و کارآمد شناخته می شود. هیدروفرمینگ (Hydroforming) به‌طور ویژه در تولید قطعات سبک اما مقاوم، بدون نیاز به جوشکاری یا اتصال چندقطعه ای، مورد استفاده قرار می گیرد. همین ویژگی ها باعث شده است که این روش، جایگزین دقیق تری نسبت به روش های سنتی مانند پرس کاری، قالب زنی و جوشکاری باشد.
با گسترش صنعت خودروسازی، هوافضا، و سایر صنایع پیشرفته، نیاز به قطعات سبک، مقاوم و با دقت بالا افزایش یافته است. یکی از روش های نوین و پرکاربرد در شکل دهی فلزات، فرآیند هیدروفرمینگ (Hydroforming) است. این فرآیند که به کمک فشار سیال انجام می شود، توانسته است جایگزین مناسبی برای روش های سنتی مانند کشش عمیق و پرس کاری باشد.
در این مقاله به بررسی اصول، انواع، کاربردها، مزایا و چالش های هیدروفرمینگ لوله و ورق پرداخته خواهد شد.
تعریف و اصول هیدروفرمینگ
هیدروفرمینگ فرآیندی است که در آن از فشار زیاد سیال برای شکل دهی قطعه ی فلزی درون قالب استفاده می شود. این فرآیند معمولاً برای تولید قطعات توخالی مانند لوله ها یا قطعات با اشکال پیچیده به کار می رود.
هیدروفرمینگ لوله (Tube Hydroforming)
در هیدروفرمینگ لوله، یک لوله فلزی در قالب قرار داده می شود. سپس دو انتهای لوله بسته شده و مایع تحت فشار بالا (معمولاً آب یا روغن) وارد لوله می شود. همزمان با افزایش فشار داخلی، نیروی محوری نیز به دو سر لوله اعمال می شود تا از نازک شدن بیش از حد دیواره جلوگیری گردد. در نهایت، لوله شکل قالب را به خود می گیرد.
هیدروفرمینگ ورق (Sheet Hydroforming)
در این روش، یک ورق فلزی روی قالب قرار می گیرد و با استفاده از فشار هیدرولیکی در طرف مقابل، ورق داخل قالب فشرده می شود. برخلاف روش های مکانیکی که از پانچ استفاده می کنند، در اینجا از سیال برای ایجاد فشار استفاده می شود که موجب توزیع یکنواخت تر تنش در سطح ورق می گردد.
مزایای هیدروفرمینگ
هیدروفرمینگ مزایای قابل توجهی نسبت به روش های سنتی دارد:
- کاهش وزن قطعات: به دلیل امکان تولید قطعات یک تکه با طراحی بهینه، وزن نهایی کمتر است.
- افزایش استحکام: به دلیل تغییرشکل کنترل شده، خواص مکانیکی قطعه بهبود می یابد.
- کاهش هزینه ابزار: برخلاف پرس کاری، نیاز به قالب های چندمرحله ای کاهش می یابد.
- دقت ابعادی بالا: یکنواختی ضخامت و شکل نهایی قطعه از دقت بالایی برخوردار است.
- قابلیت تولید قطعات پیچیده: قطعاتی با اشکال هندسی خاص که با روش های سنتی دشوار یا غیرممکن هستند، با این روش قابل تولیدند.
تجهیزات و اجزای اصلی فرآیند هیدروفرمینگ
برای اجرای فرآیند هیدروفرمینگ، نیاز به مجموعه ای از تجهیزات اصلی وجود دارد:
- پرس هیدرولیک: برای تأمین فشار و نیروی لازم.
- سیستم کنترل فشار: برای تنظیم دقیق فشار مایع در حین فرآیند.
- قالب (Die): معمولاً از فولاد سخت کاری شده و مقاوم ساخته می شود.
- سیال فشاردهنده: غالباً از آب یا روغن های خاص استفاده می شود.
در فرآیندهای صنعتی، اغلب از فشارهای بین ۲۰۰ تا ۱۲۰۰ مگاپاسکال استفاده می شود.

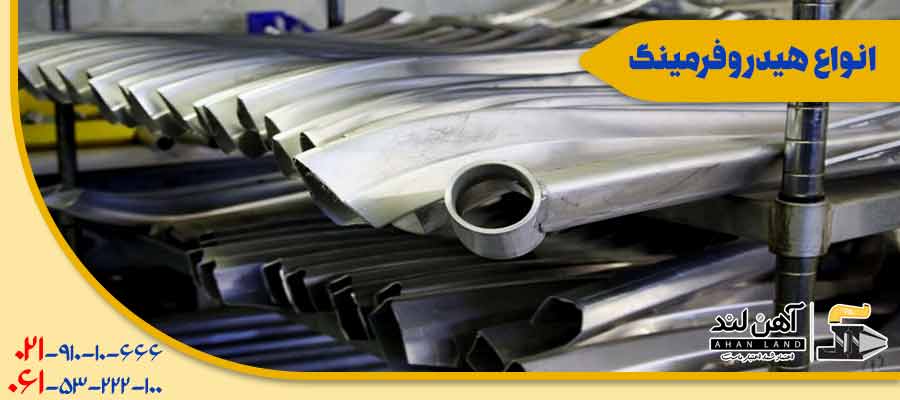

انواع هیدروفرمینگ
هیدروفرمینگ ورق (Sheet Hydroforming)
در این روش، یک ورق فلزی بین قالب ها قرار می گیرد و فشار سیال از بالا اعمال می شود تا ورق به شکل قالب زیرین درآید.
- کاربرد: تولید درپوش ها، پانل ها، سقف های خودرو و قطعات تزئینی.
هیدروفرمینگ لوله (Tube Hydroforming)
در این روش، یک لوله فولادی در داخل قالب قرار می گیرد و سیال با فشار بالا به درون آن تزریق می شود. همزمان، انتهای لوله فشرده می شود تا شکل قالب را بگیرد.
- کاربرد: تولید شاسی خودرو، فریم دوچرخه، لوله های اگزوز و سازه های سبک با مقطع پیچیده.
هیدروفرمینگ منفعل (Passive Hydroforming)
در این روش از فشار خارجی ثابت استفاده می شود و شکل دهی با اعمال نیرو از طرف قالب صورت می گیرد، در حالی که سیال داخل قطعه صرفاً به عنوان پشتیبان استفاده می شود.
- کاربرد: برخی از قطعات دقیق و نازک که نیاز به شکل دهی کنترل شده دارند.
هیدروفرمینگ فعال (Active Hydroforming)
برخلاف روش منفعل، در اینجا فشار داخلی سیال نقش اصلی در شکل دهی دارد و قالب بیشتر نقش محدودکننده را ایفا می کند.
- کاربرد: تولید قطعات با انبساط زیاد، مثل اتصالات سه راهی یا اشکال پیچیده لوله ای.
هیدروفرمینگ با قالب انعطاف‌پذیر (Flexible Die Hydroforming)
در این روش از یک قالب انعطاف پذیر (مثل لاستیک یا دیافراگم) به‌جای قالب فلزی سخت استفاده می شود.
- کاربرد: قطعات کم‌تیراژ یا طراحی های خاص که نیاز به تغییرات مداوم در قالب دارند.
پارامترهای مؤثر بر فرآیند هیدروفرمینگ
موفقیت فرآیند هیدروفرمینگ به پارامترهای مختلفی وابسته است:
- فشار سیال: اگر فشار کمتر از حد نیاز باشد، تغییر شکل ناقص خواهد بود؛ فشار زیاد نیز ممکن است باعث ترک خوردن یا نازک شدن بیش از حد شود.
- سرعت اعمال نیرو: تغییرات سریع ممکن است باعث ناپایداری ماده گردد.
- دمای فرآیند: فرآیند معمولاً در دمای محیط انجام می شود، اما برای مواد خاص می توان از هیدروفرمینگ گرم استفاده کرد.
- نوع ماده اولیه: آلومینیوم، فولاد کم کربن، فولاد زنگ نزن و آلیاژهای تیتانیوم از جمله مواد رایج هستند.

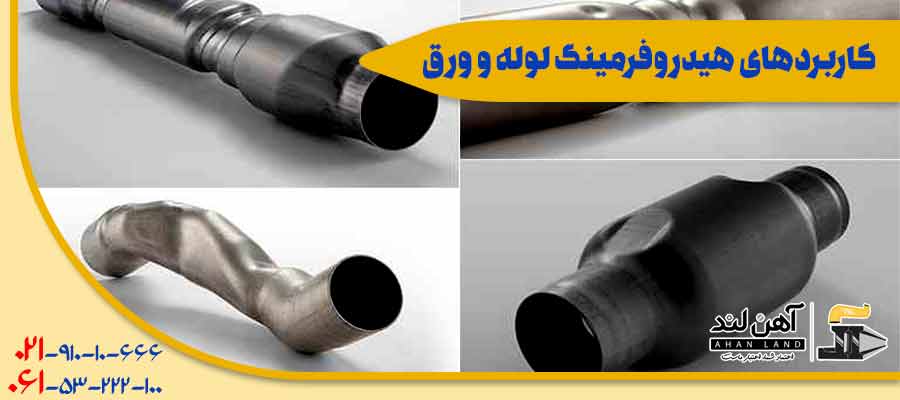

کاربردهای هیدروفرمینگ لوله و ورق
صنعت خودروسازی
در خودروسازی، این فرآیند برای تولید قطعاتی مانند:
- ستون فرمان
- فریم درب
- ریل سقف
- اگزوز خودرو
استفاده می شود. این قطعات باید سبک، مقاوم و با دقت بالا تولید شوند.
صنعت هوافضا
در تولید قطعات بدنه هواپیما، لوله های انتقال سوخت و سیستم های تهویه از هیدروفرمینگ استفاده می شود.
صنایع پزشکی و ورزشی
ساخت وسایل پزشکی دقیق و دوچرخه های سبک وزن نیز از دیگر کاربردهاست.
چالش ها و محدودیت ها فرایند هیدروفرمینگ لوله و ورق
- نیاز به تجهیزات گران قیمت اولیه: پرس های خاص و سیستم کنترل فشار دقیق.
- مواد قابل استفاده محدود: همه مواد قابلیت تغییر شکل مناسب ندارند.
- نیاز به تحلیل عددی پیشرفته: برای طراحی قالب و تعیین فشار بهینه، باید از شبیه سازی های FEM استفاده کرد.
مزایای هیدروفرمینگ لوله
مزایای فرآیند هیدروفرمینگ لوله عبارتند از:
- کاهش هزینه ساخت ابزار و قالب
- افزایش استحکام و صلبیت قطعه
- افزایش پایداری ابعادی و کاهش برگشت فنری
- امکان تولید قطعات با هندسه پیچیده به صورت یکپارچه
- کاهش میزان ضایعات
- کاهش وزن قطعه
- کاهش تعداد قطعات تشکیل دهنده
- کاهش هزینه مونتاژ
توسعه های نوین در هیدروفرمینگ لوله و ورق
در سال های اخیر، استفاده از روش های ترکیبی مانند هیدروفرمینگ گرم، هیدروفرمینگ چند مرحله ای و فرآیندهای افزوده با چاپ سه بعدی قالب ها موجب گسترش دامنه کاربرد این فناوری شده اند. همچنین، هوش مصنوعی در کنترل فرآیند و پیش بینی نواقص نقش فزاینده ای دارد.
هیدروفرمینگ یکی از روش های پیشرفته و مؤثر در شکل دهی فلزات به ویژه برای قطعات تو خالی و ورق های با شکل پیچیده است. این فرآیند با بهره گیری از فشار سیال، امکان تولید قطعاتی سبک، مقاوم و دقیق را فراهم می کند و به همین دلیل، در صنایع پیشرفته از جایگاه ویژه ای برخوردار است. با وجود برخی چالش ها، روند توسعه فناوری و به‌کارگیری روش های نوین، آینده ای روشن برای این فرآیند متصور است.

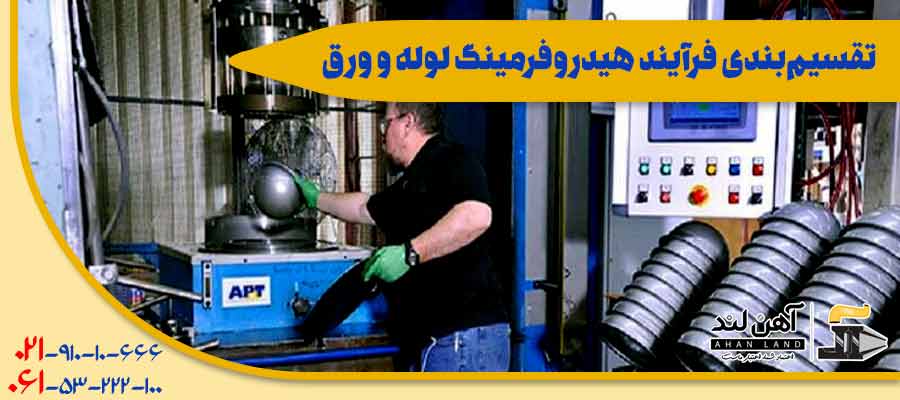

تقسیم‌بندی فرآیند هیدروفرمینگ لوله و ورق
بر اساس نوع فشار واردشده
- هیدروفرمینگ با فشار داخلی (Internal Pressure Hydroforming)
فشار سیال از داخل لوله به آن وارد می شود تا دیواره ها به قالب فشرده شده و شکل مورد نظر را بگیرند.
- رایج‌ترین روش در صنعت خودرو و هوافضا
- هیدروفرمینگ با فشار خارجی (External Pressure Hydroforming)
فشار از بیرون به لوله اعمال می شود (کمتر رایج)، معمولاً با پشتیبانی داخلی (مانند سنبه).
- مناسب برای اشکال خاص یا قطعات متقارن
بر اساس روش تغذیه ماده (Feed Method)
- فرم دهی با تغذیه محوری (Axial Feeding)
در این روش، همزمان با افزایش فشار داخلی، دو انتهای لوله به سمت داخل فشار داده می‌شود تا فلز بهتر در قالب جاری شود و از ترک‌خوردگی جلوگیری شود.
- فرم دهی بدون تغذیه (Fixed Ends)
دو انتهای لوله ثابت هستند و فقط فشار داخلی برای شکل دهی استفاده می شود.
- مناسب برای قطعات ساده با تغییر شکل کم
بر اساس شکل نهایی قطعه
- انبساطی (Bulging)
لوله در نقاط خاصی منبسط شده و به شکل قالب درمی آید (مانند قطعات سه راهی).
- کاربرد در ساخت کانکتورهای پیچیده
- کاهش دهنده (Necking or Sizing)
در این حالت، بخشی از لوله باریک یا کوچک می شود تا به قطر دلخواه برسد.
- ترکیبی (Combined Forming)
همزمان بخش هایی از لوله منبسط و بخش هایی جمع می شوند (برای طراحی های خاص).
بر اساس دمای فرآیند
- هیدروفرمینگ سرد (Cold Hydroforming)
در دمای محیط انجام می شود و مناسب برای فلزات نازک و چقرمه مانند آلومینیوم یا فولاد کم کربن.
- هیدروفرمینگ گرم (Warm/Hot Hydroforming)
فرآیند در دماهای بالا انجام می شود (مثلاً ۲۰۰-۸۰۰ درجه سانتی‌گراد) برای فلزات سخت تر یا فرم دهی شدید.
سوالات متداول
آیا فرایند هیدروفرمینگ لوله و ورق هزینه بالایی دارد؟
بله، فرایند هیدروفرمینگ نسبت به روش های سنتی هزینه بالاتری دارد، زیرا به تجهیزات خاص و سیستم های فشار هیدرولیک نیاز دارد. اما با توجه به دقت بالا و تولید قطعات با کیفیت، در بسیاری از موارد ارزش استفاده را دارد.
هدف اصلی از هیدروفرمینگ چیست؟
تولید قطعات سبک‌تر، قوی‌تر و با دقت بالا در ابعاد.
حالت انبساطی چه نوع حالتیه؟
حالتیه که لوله در نقاط خاصی منبسط شده و به شکل قالب درمی آید.
